LCM ब्याकलाइट: प्लास्टिक फ्रेम र दोहोरो-पक्षीय टेप को महत्वपूर्ण भूमिका

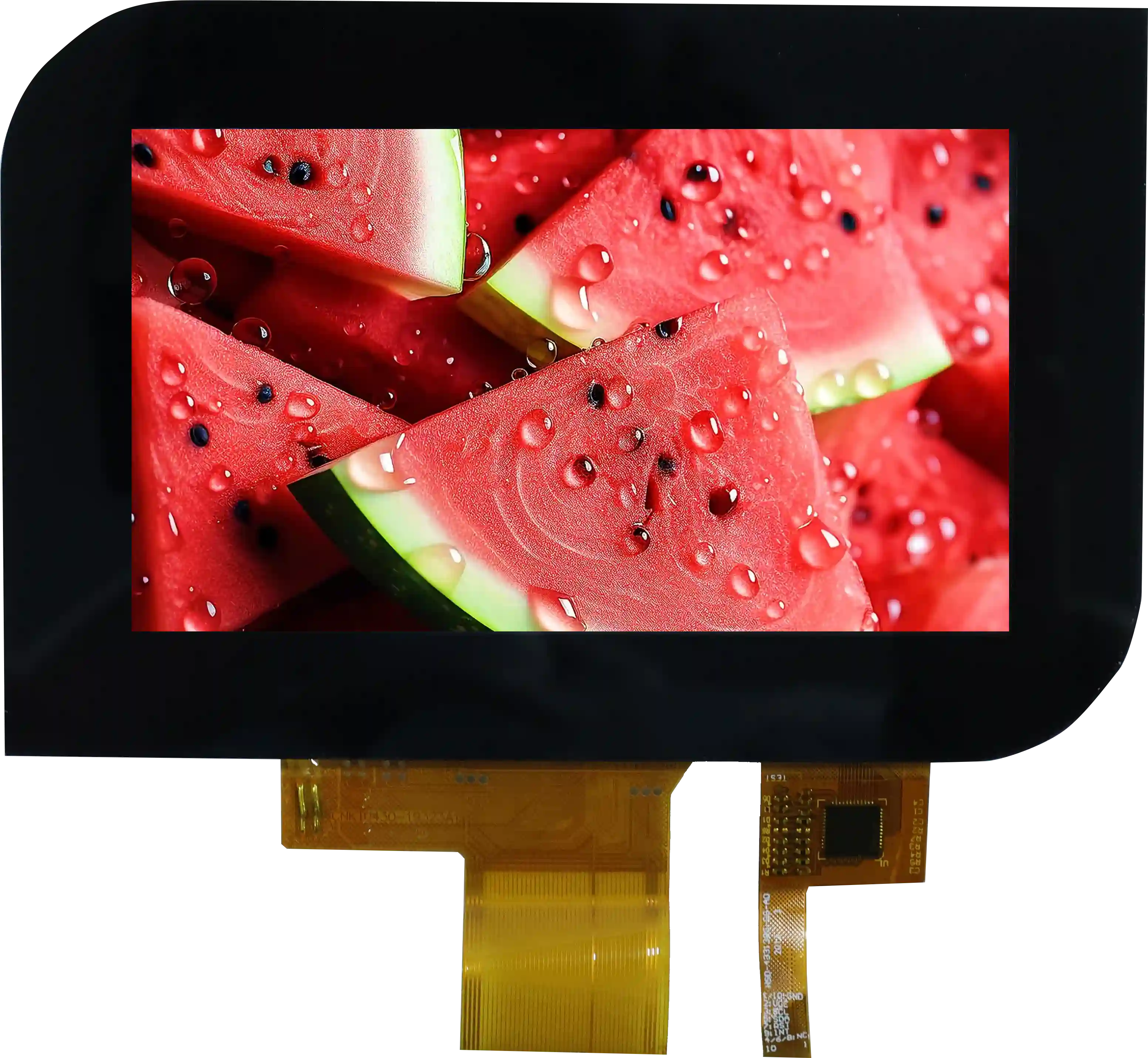

आधुनिक डिस्प्ले टेक्नोलोजीमा, लिक्विड क्रिस्टल स्क्रिन (LCD स्क्रिन) कोर कम्पोनेन्टको रूपमा काम गर्दछ, र यसको समग्र कार्यसम्पादन धेरै हदसम्म यसको पछाडिको एकीकृत मोड्युलमा निर्भर हुन्छ — LCM (LCD मोड्युल)। LCM ले तरल क्रिस्टल डिस्प्ले यन्त्र, ड्राइभिङ सर्किटरी, संरचनात्मक कम्पोनेन्टहरू, र ब्याकलाइटलाई पूर्ण मोड्युलमा एकीकृत गर्दछ, ब्याकलाइटको चमकदार प्रभावले प्रत्यक्ष रूपमा प्रदर्शनको अन्तिम दृश्य गुणस्तर निर्धारण गर्दछ। ब्याकलाइटको जटिल संरचना भित्र, प्लास्टिक फ्रेम र डबल-साइड टेप जस्ता कम्पोनेन्टहरूले मुख्य भागहरू जस्तै अप्टिकल फिल्महरू र प्रकाश स्रोतहरूसँग मिलेर मोड्युलको स्थिरता र अप्टिकल कार्यसम्पादन सुनिश्चित गर्नका लागि काम गर्दछ।

ब्याकलाइट: प्रदर्शन दृश्यहरूको आधार

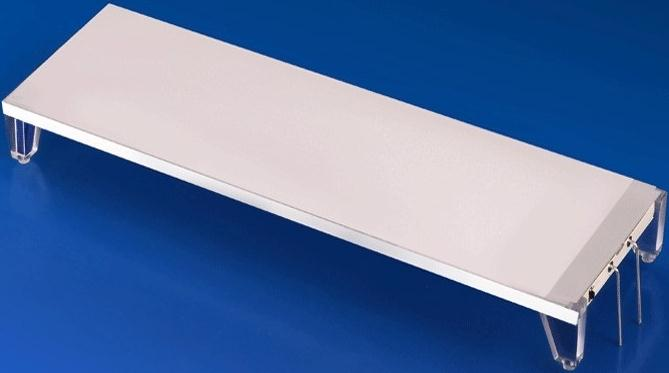

ब्याकलाइट (ब्याकलाइट) लिक्विड क्रिस्टल स्क्रिनको पछाडि अवस्थित छ, र यसको मुख्य कार्य बिन्दु प्रकाश स्रोतहरूलाई समान र उज्यालो सतह प्रकाश स्रोतहरूमा रूपान्तरण गर्नु हो। यसको अप्टिकल डिजाइनले सम्पूर्ण मोड्युलको ब्राइटनेस एकरूपता, कन्ट्रास्ट र रङ कार्यसम्पादनलाई प्रत्यक्ष असर गर्छ, जुन रङ डिस्प्ले मोड्युल (TFT डिस्प्ले मोड्युल) को लागि विशेष गरी महत्वपूर्ण छ। एक सामान्य ब्याकलाइटमा प्रकाश स्रोत, प्रकाश गाइड प्लेट, अप्टिकल फिल्महरूको बहु तह, संरचनात्मक प्लास्टिक फ्रेम, र ड्राइभिङ लाइट बोर्ड, सबै सावधानीपूर्वक जोडिएको हुन्छ। चीनमा धेरै अग्रणी एलसीडी डिस्प्ले निर्माताहरू द्वारा यस क्षेत्रमा निरन्तर नवीनता प्रत्येक घटकको भूमिकाको गहिरो समझमा आधारित छ।

प्लास्टिक फ्रेम: अप्टिक्स र संरचना को दोहोरो अभिभावक

प्लास्टिक फ्रेमले ब्याकलाइटको कंकालको रूपमा कार्य गर्दछ, न केवल आवश्यक मेकानिकल समर्थन र सुरक्षा प्रदान गर्दछ तर महत्त्वपूर्ण अप्टिकल व्यवस्थापन कार्यहरू पनि गर्दछ। सामग्री को छनोट सीधा विभिन्न उत्पादन डिजाइन अनुरूप छ:

URZ2501 सामाग्री:उत्कृष्ट प्रतिबिम्बित र प्रकाश अवरुद्ध गुणहरू प्रदान गर्दछ, सामान्यतया मध्य-देखि-अन्त-अन्त रङ प्रदर्शन मोड्युलहरूमा प्रयोग गरिन्छ (TFT प्रदर्शन मोड्युल) कन्ट्रास्ट र रंग शुद्धता बढाउन।

पीसी सेतो सामाग्री:प्राय: साइड-लाइट ब्याकलाइट डिजाइनहरूमा प्रयोग गरिन्छ, LCD स्क्रिनहरूको स्लिम प्रोफाइलको सुविधा।

पीसी सेतो + फाइबरग्लास सामग्री:कडा विश्वसनीयता आवश्यकताहरु संग औद्योगिक वातावरण को लागी उपयुक्त, तल-प्रकाश ब्याकलाइट उत्पादनहरु को संरचनात्मक कठोरता बढाउँछ।

अनुकूलित LCD स्क्रिनहरू समावेश गर्ने परियोजनाहरूमा, प्लास्टिक फ्रेमको डिजाइन र सामग्री चयन विशिष्ट अप्टिकल प्रभावहरू र मेकानिकल विशिष्टताहरू प्राप्त गर्न कुञ्जी हो।

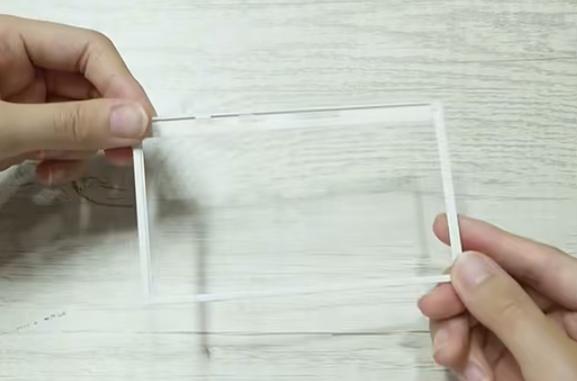

डबल-साइडेड टेप: लुकाइएको टाँस्ने र प्रकाश-ब्लकिङ विशेषज्ञ

डबल-पक्षीय टेपले LCM असेंबलीमा "चिपकने" को रूपमा अपरिहार्य भूमिका खेल्छ। यो लाइट गाइड प्लेट, डिफ्युजन फिल्म, र ब्राइटनेस एन्हान्समेन्ट फिल्म जस्ता आन्तरिक अप्टिकल फिल्महरू सुरक्षित गर्न र अन्ततः ब्याकलाइटलाई LCD स्क्रिनमा दृढतापूर्वक बाँड्न जिम्मेवार छ।

परम्परागत डबल-पक्षीय टेप:विभिन्न सब्सट्रेटहरूमा उपलब्ध (जस्तै, सब्सट्रेट-रहित, PET) र मोटाई विकल्पहरू (०.०३–०.३० मिमी)। COG-संरचना LCD स्क्रिनहरू जडान गर्दा, उपयुक्त मोटाईको दोहोरो-पक्षीय टेप चयन गर्दा प्रभावकारी रूपमा दबाब कम गर्न र प्रदर्शन सेतो दागहरूको घटनालाई रोक्न सक्छ।

कालो र सेतो डबल-साइड टेप:यो एक कार्यात्मक सामग्री हो जसमा प्रकाश अवरुद्धको लागि कालो पक्ष र प्रतिबिम्बको लागि सेतो पक्ष हो, एकै साथ आसंजन, प्रकाश अवरोध र प्रतिबिम्बको तीन कार्यहरू प्रदर्शन गर्दछ। यो अक्सर रंग प्रदर्शन मोड्युल (TFT प्रदर्शन मोड्युल) को प्रभावकारी प्रदर्शन क्षेत्र परिभाषित गर्न र लचिलो सर्किट (FPC) को सुरक्षित गर्न को लागी प्रयोग गरिन्छ, यसलाई प्रदर्शन सीमा स्पष्टता र समग्र विश्वसनीयता सुधार गर्न को लागी एक महत्वपूर्ण घटक बनाउँछ।

निष्कर्ष

LCM को सटीक प्रणाली भित्र, प्रकाश उत्सर्जन गर्ने LEDs र प्रकाश-मार्गदर्शक प्लेटहरू देखि फिक्सिंग प्लास्टिक फ्रेमहरू र डबल-साइड टेप सम्म, प्रत्येक घटकले एक अद्वितीय र अपरिवर्तनीय कार्य बोक्छ। तिनीहरू सटीक समन्वयमा सँगै काम गर्छन्, र कुनै एक लिङ्कको अनुपस्थिति वा त्रुटिले समग्र प्रदर्शन र विश्वसनीयतालाई असर गर्नेछ। प्लास्टिक फ्रेम र डबल-साइड टेपको मूल्य ब्याकलाइट र LCD स्क्रिन जस्ता अन्य मुख्य घटकहरूसँग तिनीहरूको अपरिहार्य समन्वयमा ठ्याक्कै निहित छ, सामूहिक रूपमा स्थिर, कुशल, र उच्च-गुणस्तरको प्रदर्शन मोड्युलको आधार बनाउँछ।
