LCD ब्ल्याक टेक्नोलोजीको व्यापक विश्लेषण (भाग 1): संरचना र जडान, प्रदर्शनको कोर कोड अनलक गर्दै

आजको संसारमा जहाँ इलेक्ट्रोनिक उपकरणहरू सर्वव्यापी छन्, लिक्विड क्रिस्टल डिस्प्ले (LCDs) ले मानव-मेसिन अन्तरक्रियाको लागि मुख्य इन्टरफेसको रूपमा काम गर्दछ, र तिनीहरूको प्राविधिक क्षमताहरूले प्रत्यक्ष रूपमा उपकरणहरूको प्रयोगकर्ता अनुभव निर्धारण गर्दछ। स्मार्ट पहिरनयोग्य वस्तुहरूदेखि औद्योगिक नियन्त्रण प्रणालीहरू, अटोमोटिभ डिस्प्लेदेखि उपभोक्ता इलेक्ट्रोनिक्ससम्म, विभिन्न परिदृश्यहरूमा एलसीडी उत्पादनहरू पछाडि सावधानीपूर्वक डिजाइन गरिएका संरचनात्मक योजनाहरू र जडान प्रविधिहरू छन्। एक पेशेवर कस्टम LCD डिस्प्ले निर्माता र एक शक्तिशाली LCD डिस्प्ले कारखानाको रूपमा, CNK एक विशेष र परिष्कृत उच्च-टेक उद्यम हो जुन R&D, उत्पादन, र प्रदर्शन उपकरणहरू र HMI (मानव-मेसिन इन्टरफेस) उत्पादनहरूको बिक्रीमा समर्पित छ।

आज, हामी LCDs को मूल आधारभूत कुराहरूको गहन विश्लेषण गर्नेछौं, जसले तपाईंलाई प्रदर्शन प्रविधिको अन्तर्निहित तर्क बुझ्न मद्दत गर्नेछ।

I. उत्पादन संरचना: दर्जी-निर्मित प्रदर्शन समाधान

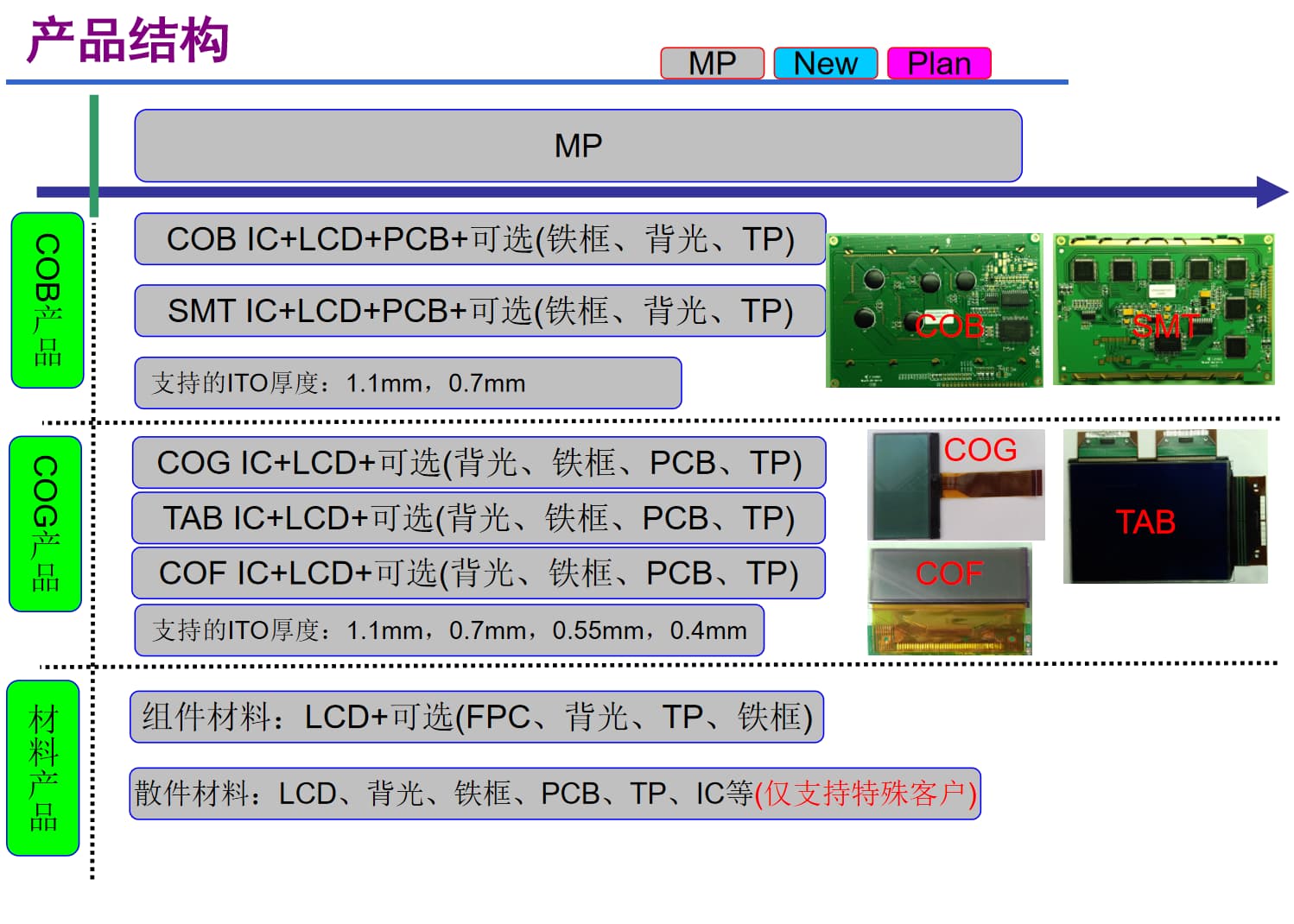

LCD को उत्पादन संरचना एक-आकार-फिट-सबै होइन तर अनुप्रयोग परिदृश्य र प्रदर्शन आवश्यकताहरू अनुसार अनुकूलित छ। एक अनुभवी डिस्प्ले निर्माण कम्पनीको रूपमा, CNK को मुख्य उत्पादनहरूमा मोनोक्रोम LCDs र मोनोक्रोम मोड्युलहरू, 0.96-15.6 इन्च TFT डिस्प्ले मोड्युलहरू, OLED मोड्युलहरू, र HMI मानव-मेसिन अन्तरक्रिया मोड्युलहरू समावेश छन्। यसको उत्पादन संरचना मुख्यतया मुख्य उत्पादनहरु र विभिन्न व्युत्पन्न योजनाहरु को तीन कोटिहरु मिलेर बनेको छ:

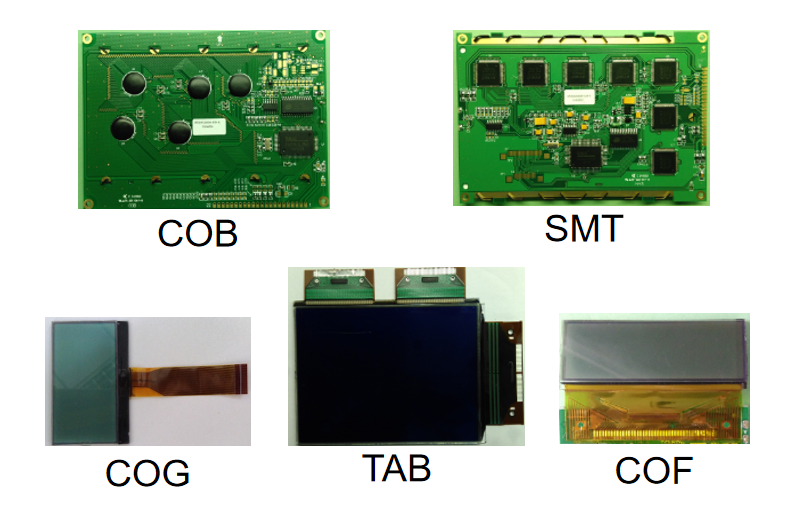

1. एकीकृत उत्पादनहरू: कुशल र स्थिर मुख्यधारा विकल्पहरू

•  COB उत्पादनहरू: "IC + LCD + PCB" को कोर आर्किटेक्चर अपनाउनुहोस् र फलामको फ्रेमहरू, ब्याकलाइटहरू, र TP (टच प्यानलहरू) जस्ता वैकल्पिक कम्पोनेन्टहरूसँग लैजान सकिन्छ। उच्च एकीकरण र बलियो स्थिरताको साथ, तिनीहरू औद्योगिक नियन्त्रण र मोटर वाहन उपकरणहरू जस्ता कडा विश्वसनीयता आवश्यकताहरूसँग परिदृश्यहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
•  COG उत्पादनहरू:"IC + LCD" मा आधारित, तिनीहरूले ब्याकलाइटहरू, फलामको फ्रेमहरू, PCBs, र TPs जस्ता सामानहरूको लचिलो चयनलाई समर्थन गर्दछ। कार्यसम्पादन सुनिश्चित गर्दा, तिनीहरूले संरचनात्मक डिजाइनलाई सरल बनाउँछन्, तिनीहरूलाई स्मार्ट पहिरनयोग्य, साना पोर्टेबल उपकरणहरू, र कडा आकारको सीमाहरू भएका अन्य उत्पादनहरूका लागि उपयुक्त बनाउँछन्।
•  SMT/COF/TAB उत्पादनहरू:SMT IC, COF IC, र TAB IC लाई क्रमशः LCD सँग जोड्नुहोस्, वैकल्पिक सामानहरू सहित, मध्य देखि उच्च-अन्त डिस्प्ले आवश्यकताहरू कभर गर्नुहोस्। ती मध्ये, COF र TAB योजनाहरू साँघुरो-बेजेल र उच्च-रिजोल्युसन उत्पादनहरूमा उत्कृष्ट छन्।

•  कम्पोनेन्ट सामाग्री:LCD मा केन्द्रित, तिनीहरू FPC (फ्लेक्सिबल प्रिन्टेड सर्किट), ब्याकलाइटहरू, TPs, र फलामको फ्रेमहरू जस्ता कम्पोनेन्टहरूसँग जोड्न सकिन्छ, जसले ग्राहकहरूलाई अनुकूलन लचिलोपन र एसेम्बली दक्षता सन्तुलन गर्ने अर्ध-एकीकृत समाधानहरू प्रदान गर्दछ।
• स्पेयर पार्ट्स सामाग्री:LCD, ब्याकलाइटहरू, फलामका फ्रेमहरू, PCBs, TPs, र ICs सहित स्पेयर पार्ट्सको पूर्ण सेट प्रस्ताव गर्नुहोस्, विशेष ग्राहकहरूको गहन अनुकूलन आवश्यकताहरूलाई मात्र समर्थन गर्दै। यसले अनुकूलन एलसीडी डिस्प्ले निर्माताको लचिलो अनुकूलन क्षमतालाई पूर्ण रूपमा देखाउँछ र आला र व्यक्तिगत प्रदर्शन परिदृश्यहरूको लागि उपयुक्त छ।

यो ध्यान दिन लायक छ कि CNK को विभिन्न संरचनात्मक योजनाहरूले विभिन्न ITO मोटाई समर्थन गर्दछ: COB र SMT योजनाहरूले 1.1mm र 0.7mm मोटाई समर्थन गर्दछ; COG, COF, र TAB योजनाहरू थप 0.55mm र 0.4mm सम्म विस्तार हुन्छन्। पातलो ITO मोटाईले यन्त्रहरूको सूक्ष्मकरण र हल्का वजन सक्षम गर्दछ, LCD डिस्प्ले कारखानाको उत्कृष्ट प्राविधिक शक्तिलाई पनि प्रतिबिम्बित गर्दछ।

II। जडान विधिहरू: कुशल प्रसारण "पुल" डिजाइन

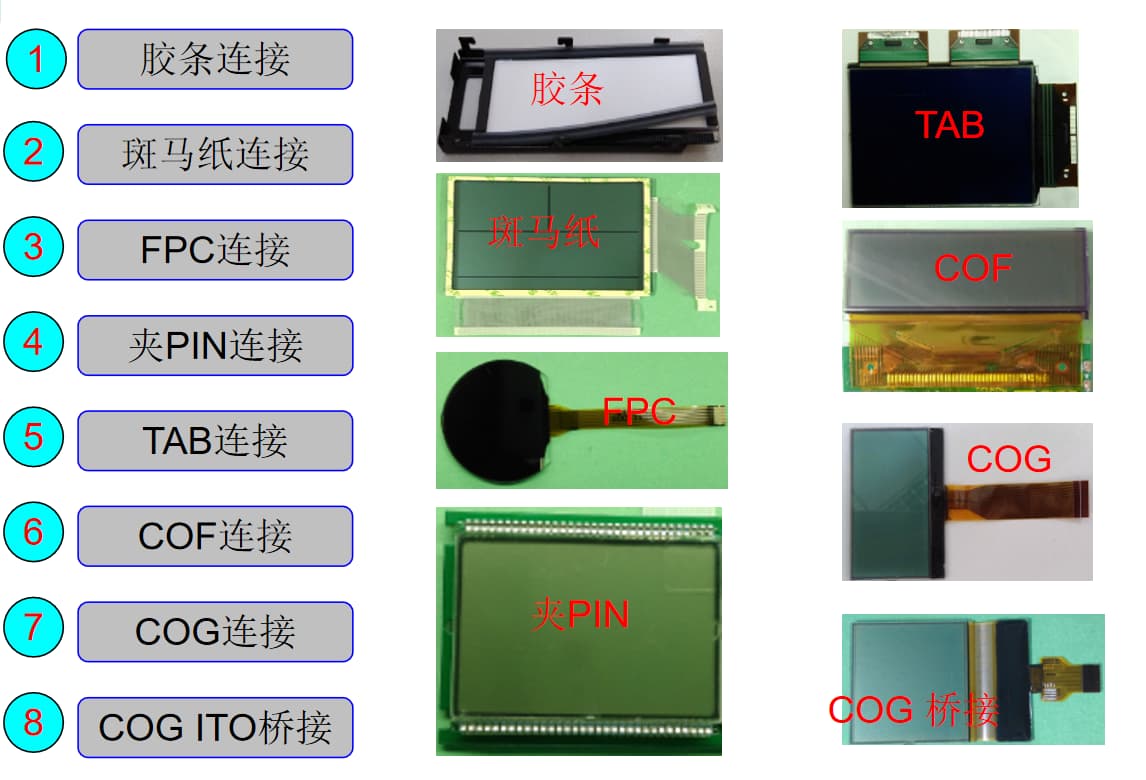

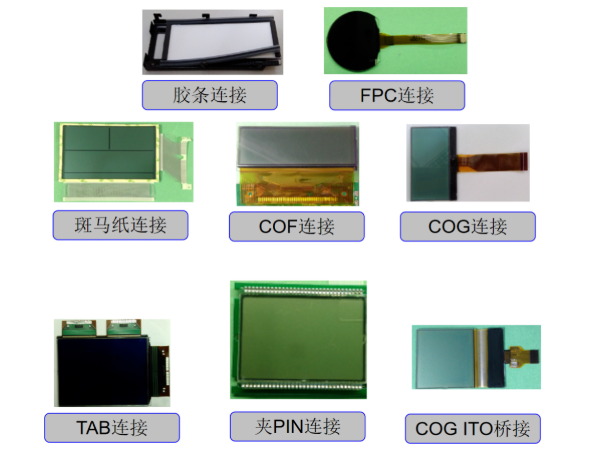

यदि उत्पादन संरचना एलसीडीको "कंकाल" हो भने, त्यसपछि जडान विधि भनेको यसको माध्यमबाट चलिरहेको "रक्त नली" हो, जसले प्रत्यक्ष रूपमा सिग्नल प्रसारणको स्थिरता र उत्पादनको संयोजन सुविधालाई असर गर्छ। एक व्यावसायिक प्रदर्शन निर्माण कम्पनीको रूपमा, CNK ले 8 मुख्यधारा जडान विधिहरू मास्टर गर्दछ, पूर्ण रूपमा विभिन्न अनुप्रयोग परिदृश्यहरू समेट्छ:

१. आधारभूत जडान योजनाहरू: सरल, भरपर्दो, र लागत-नियन्त्रण योग्य ·

• रबर स्ट्रिप जडान:सञ्चालन गर्न सजिलो र लागतमा कम, जडान स्थिरताको लागि कम आवश्यकताहरूसँग साधारण इलेक्ट्रोनिक उपकरणहरूको लागि उपयुक्त।
• जेब्रा पेपर जडान:राम्रो चालकता र लचिलोपनको साथ, यो थोरै संरचनात्मक विकृतिमा अनुकूल हुन्छ र प्रायः साना LCDs र PCBs जडान गर्न प्रयोग गरिन्छ।
•  पिन क्लिप जडान:पृथक गर्न सजिलो र पछि मर्मतका लागि सुविधाजनक, यो व्यापक रूपमा उपकरणहरूमा प्रयोग गरिन्छ जसलाई बारम्बार डिबगिङ वा कम्पोनेन्ट प्रतिस्थापन आवश्यक पर्दछ।

• FPC जडान:लचिलो मुद्रित सर्किटहरूसँग संयुक्त, यसले बहु-कोण र साँघुरो ठाउँहरूमा जडानहरू प्राप्त गर्न सक्छ, यसलाई स्मार्ट पहिरनयोग्य, फोल्ड गर्न मिल्ने उपकरणहरू, र अन्य उत्पादनहरूको लागि रुचाइएको योजना बनाउँछ।
• ट्याब जडान:ड्राइभर IC लाई TAB (Anisotropic Conductive Film) मार्फत LCD मा सीधा बाँध्छ, जडान नोडहरू घटाउँछ र प्रसारण दक्षता र स्थिरता सुधार गर्दछ।
• COG जडान:IC लाई LCD को गिलास सब्सट्रेटमा सीधा बाँध्छ, उत्पादनको आकारलाई धेरै घटाउँछ र एकीकरणमा सुधार गर्दछ, जुन उच्च-अन्त पोर्टेबल उपकरणहरूको लागि मुख्य जडान विधि हो।
• COF जडान:IC लाई लचिलो फिलिममा प्याकेज गरिएको छ र त्यसपछि LCD मा बाँडिएको छ, दुबै लचिलोपन र उच्च एकीकरणको सुविधा सहित, साँघुरो बेजेल र उच्च रिजोल्युसनको प्रदर्शन आवश्यकताहरू अनुरूप।
• COG ITO ब्रिजिङ:एउटा विशेष ब्रिजिङ डिजाइनले ठूलो आकार र उच्च छवि-गुणस्तर LCDs मा उत्कृष्ट प्रदर्शन गर्दै, सिग्नल प्रसारण मार्गलाई थप अनुकूलन गर्दछ।

समृद्ध संरचनात्मक योजनाहरू र भरपर्दो जडान प्रविधिहरूमा भर पर्दै, CNK, चीन TFT डिस्प्लेको क्षेत्रमा उच्च-गुणस्तरको उद्यमको रूपमा, लगातार विभिन्न उद्योगहरूको लागि उच्च-गुणस्तरको प्रदर्शन समाधानहरू प्रदान गर्दछ। अर्को लेखमा, हामी LCDs को प्रकार वर्गीकरण र प्रदर्शन मोडहरू अन्वेषण गर्न जारी राख्नेछौं, त्यसैले सम्पर्कमा रहनुहोस्!
