प्रकाश स्रोत देखि तस्वीर गुणस्तर: ब्याकलाइट LCD मोड्युल को साँचो "ब्याकस्टेज नायक" हो।

जब मानिसहरू LCD डिस्प्लेको बारेमा कुरा गर्छन्, दिमागमा आउने पहिलो कुरा प्रायः "स्क्रिन" हो। तर एक पूर्ण लिक्विड क्रिस्टल मोड्युल (LCM) केवल एक तरल क्रिस्टल प्यानल भन्दा धेरै छ। यसले ड्राइभर आईसीहरू, एक पीसीबी, र प्रायः बेवास्ता गरिएको तर महत्त्वपूर्ण घटकलाई एकीकृत गर्दछ: ब्याकलाइट।

ब्याकलाइट: स्क्रिन पछाडि अवस्थित "लाइट इन्जिन"

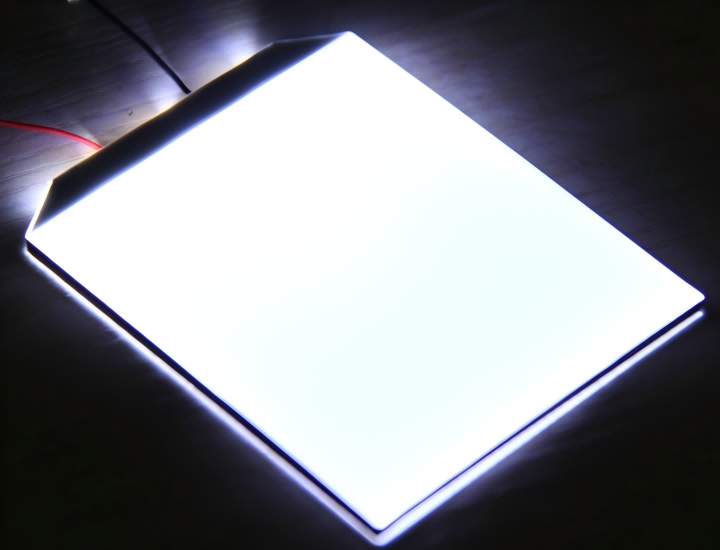

तरल क्रिस्टल सामग्री आफैले प्रकाश उत्सर्जन गर्दैन। यसले छवि प्रदर्शन गर्न अघि रोशनी प्रदान गर्न ब्याकलाइट प्रणालीमा भर पर्दै "लाइट भल्भ" जस्तै कार्य गर्दछ। ब्याकलाइटको मुख्य कार्य भनेको बिन्दु वा रैखिक प्रकाश स्रोतलाई उच्च समान सतह प्रकाश स्रोतमा रूपान्तरण गर्नु हो।

उज्यालो, एकरूपता, रङको तापक्रम, पावर खपत — तपाईंले एकै नजरमा देख्नुभएको दृश्य अनुभवको प्रत्येक पक्षलाई ब्याकलाइट प्रविधिद्वारा समर्थित छ।

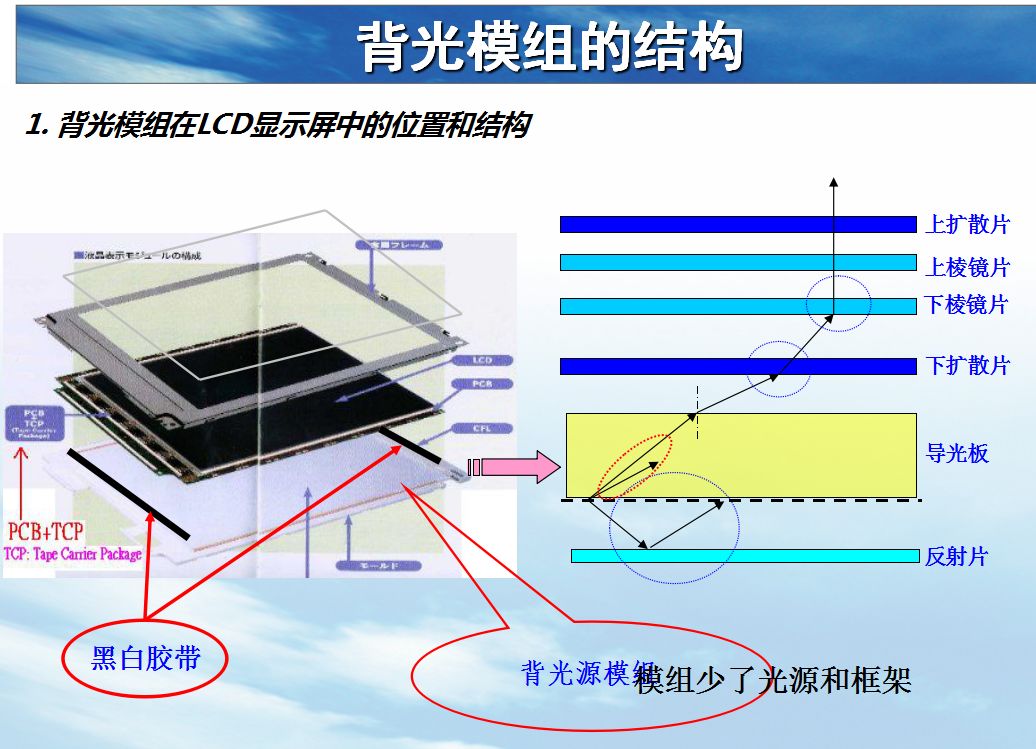

ब्याकलाइट डिससेम्बल गर्दै: सटीक अप्टिकल प्रणालीहरूको सेट

उच्च प्रदर्शन ब्याकलाइट उन्नत सामग्री विज्ञान र सटीक अप्टिकल ईन्जिनियरिङ् को परिणाम हो। यसको मुख्य घटकहरू समावेश छन्:

प्रकाश स्रोत:प्रकाशको उत्पत्ति, ब्याकलाइटको आधारभूत रंग तापक्रम, चमक र आयु निर्धारण गर्दै।

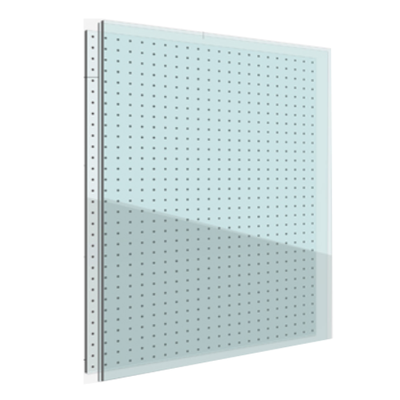

लाइट गाइड प्लेट (LGP):समान प्रकाश वितरणको लागि कुञ्जी। तलको सतहमा माइक्रो-संरचित थोप्लाहरू किनाराबाट पूरै प्लेनमा प्रवेश गर्ने प्रकाश स्क्याटर। प्रेसिजन मोल्डेड डटहरूले सामान्यतया परम्परागत मुद्रित थोप्लाहरू भन्दा राम्रो अप्टिकल प्रदर्शन प्रदान गर्दछ।

अप्टिकल फिल्म सेट:डिफ्यूजर फिल्महरू, ब्राइटनेस एन्हान्समेन्ट फिल्महरू (BEF), र रिफ्लेक्टिभ पानाहरूले तातो ठाउँहरू हटाउन, फ्रन्टल लाइट आउटपुट दक्षता सुधार गर्न र एकरूपता सुनिश्चित गर्न सँगै काम गर्छन्।

संरचनात्मक फ्रेम र लाइट बोर्ड:स्थिर मेकानिकल समर्थन र भरपर्दो विद्युत जडानहरू प्रदान गर्नुहोस्।

संरचनामा निर्भर गर्दै, ब्याकलाइटहरू दुई मुख्य प्रविधि मार्गहरूमा पर्छन्:

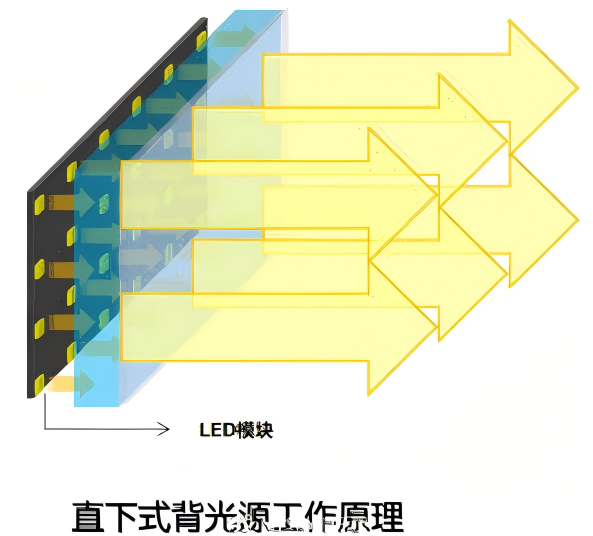

प्रत्यक्ष-प्रकाश:एलईडी एरेहरू प्रत्यक्ष रोशनीको लागि लाइट गाइड प्लेटको मुनि सीधा राखिन्छन्। यसले उच्च चमक प्रदान गर्दछ र स्थानीय डिमिङ नियन्त्रणलाई समर्थन गर्दछ।

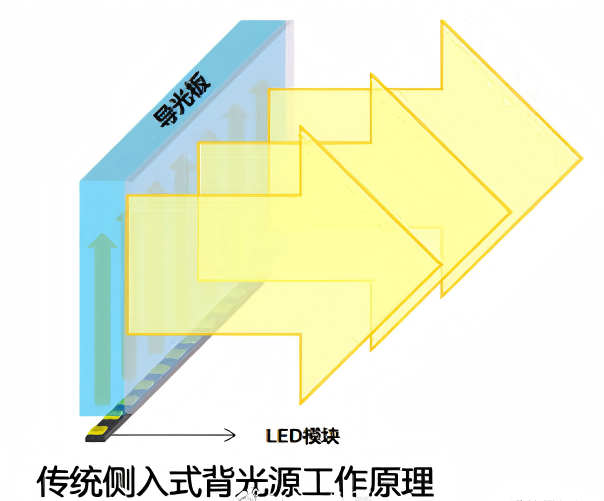

किनारा-लाइट:एलईडी लाइट बारहरू लाइट गाइड प्लेटको छेउमा राखिएका छन्। प्रकाश किनारबाट प्रवेश गर्छ र प्लेट मार्फत अगाडि प्रतिबिम्बित हुन्छ, यसले अल्ट्रा-स्लिम डिजाइनहरू प्राप्त गर्ने कुञ्जी बनाउँछ।

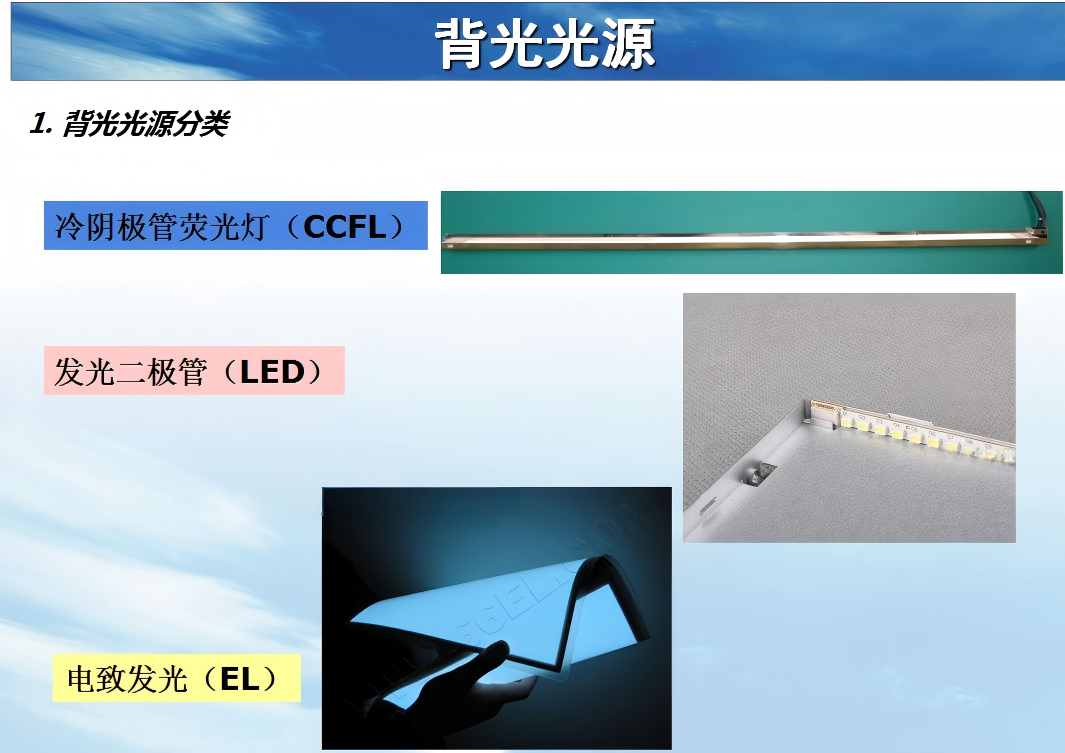

तीन प्रकारका प्रकाश स्रोतहरू, प्रत्येकको आफ्नै फाइदाहरू छन्।

एलईडी ब्याकलाइटिङ:उच्च चमक, लामो आयु (एज-लाइटको लागि 30,000 घण्टा भन्दा बढी), कम पावर खपत, र एक स्लिम फारम कारक। यो उपभोक्ता इलेक्ट्रोनिक्स देखि औद्योगिक प्रदर्शन सबै को लागी मुख्यधारा छनोट हो।

EL (Electroluminescent) ब्याकलाइटिङ:अल्ट्रा-पातलो, सम्पूर्ण सतहमा पूर्ण रूपमा एकसमान, र लचिलो/बेन्डेबल। यो अनुकूलित LCDs र लचिलो प्रदर्शन अनुप्रयोगहरूको लागि अपरिहार्य रहन्छ।

CCFL (कोल्ड क्याथोड फ्लोरोसेन्ट बत्ती) ब्याकलाइटिङ:ठूलो मात्रामा उपभोक्ता उत्पादनहरूमा LEDs द्वारा प्रतिस्थापित, तर अझै पनि यसको उत्कृष्ट रंग संतृप्ति र एकरूपताको कारण निश्चित व्यावसायिक प्रदर्शन अनुप्रयोगहरूमा मूल्यवान छ।

प्राविधिक सारांश

एक ब्याकलाइट केवल एक प्रकाश घटक भन्दा धेरै धेरै छ। सामग्री चयन र अप्टिकल डिजाइन देखि प्रकाश स्रोत को छनोट र संरचनात्मक प्रक्रिया को परिष्करण सम्म, प्रत्येक विवरण प्रदर्शन को अन्तिम प्रदर्शन मा योगदान गर्दछ।

उच्च-गुणस्तरको डिस्प्लेहरू पछ्याउने निर्माताहरूका लागि, ब्याकलाइट टेक्नोलोजीमा गहिरो विशेषज्ञता उत्पादन भिन्नताको लागि आधार हो, उच्च-अन्त अनुकूलित LCDs को मागहरू पूरा गर्दै, र प्रत्येक स्क्रिनले आफ्नो दृश्य वाचामा डेलिभर गर्दछ भन्ने सुनिश्चित गर्दै।

प्रकाश स्रोत देखि छवि गुणस्तरमा, ब्याकलाइट LCD मोड्युलहरूको साँचो अनसन्ग नायक हो। ब्याकलाइट टेक्नोलोजी बुझ्नु भनेको, अन्तमा, राम्रो प्रदर्शन के बनाउँछ भनेर बुझ्नु हो।
