ब्याकलाइट मोड्युलहरूमा अप्टिकल फिल्महरू: प्रत्येक एलसीडी स्क्रिनलाई उज्यालो पार्ने प्रमुख प्रविधिहरू

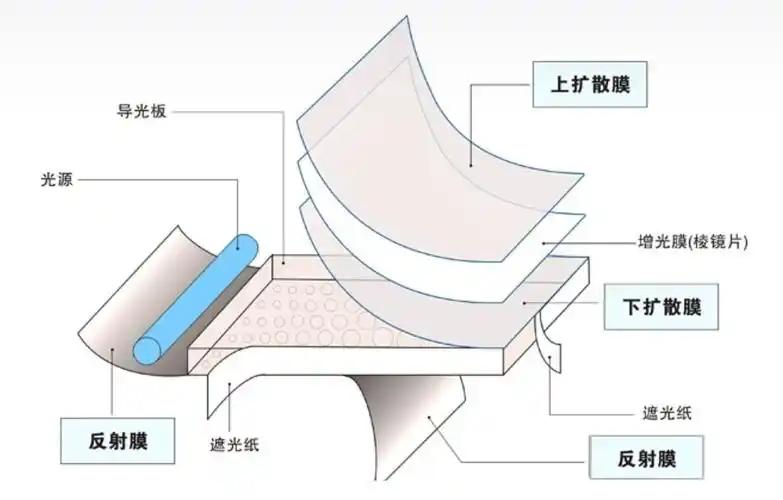

लिक्विड क्रिस्टल डिस्प्ले (LCDs) को संसारमा, ब्याकलाइट मोड्युल प्रदर्शन प्रदर्शन निर्धारण गर्ने मुख्य घटकहरू मध्ये एक हो। LCD डिस्प्ले निर्माताको रूपमा, CNK Electronics Co., Ltd ले ब्याकलाइट भनेको प्रकाश स्रोतको अंश मात्र होइन भन्ने बुझ्दछ। यो एक प्रमुख प्रविधि हो जसले सटीक अप्टिकल डिजाइन मार्फत, बिन्दु प्रकाश स्रोतहरूलाई एकसमान, उच्च-चमक, उच्च-कन्ट्रास्ट सतह रोशनीमा रूपान्तरण गर्दछ, जसले LCD स्क्रिनहरूलाई तिनीहरूको जीवन्त दृश्य जीवन दिन्छ। विशेष गरी आज, अनुकूलित LCDs को लागि बढ्दो बजार माग संग, ब्याकलाइट मोड्युल को अप्टिकल प्रदर्शन विभेदित प्रदर्शन प्रभाव प्राप्त गर्न को लागी एक महत्वपूर्ण कारक भएको छ। यो प्रदर्शन धेरै हदसम्म यसको भित्र सटीक समन्वयित अप्टिकल फिल्महरूको श्रृंखलामा निर्भर गर्दछ। तिनीहरूले ब्याकलाइटको "न्यूरल नेटवर्क" जस्तै कार्य गर्दछ, सावधानीपूर्वक प्रकाशको दिशा, दक्षता, र एकरूपता नियन्त्रण गर्दछ।

रिफ्लेक्टर पाना: प्रकाश दक्षता को आधार

ब्याकलाइट मोड्युलको फेदमा, रिफ्लेक्टर पानाले "प्रकाश दक्षताको आधार" को रूपमा कार्य गर्दछ, प्रयोग सुधार गर्नको लागि आवारा प्रकाशलाई प्रकाश गाइड प्लेटमा पुन: निर्देशित गर्न जिम्मेवार। आवेदन आवश्यकताहरूमा निर्भर गर्दै, रिफ्लेक्टरहरू मुख्य रूपमा निम्नानुसार वर्गीकृत छन्:

सेतो परावर्तक:जस्तै E20, RW शृङ्खला, मोटाई ०.०५ ~ ०.२ मिमी, रिफ्लेभिभिटी ८०% ~ ९०% वरिपरि, र निश्चित प्रकाश ट्रान्समिटेन्स भएको। धेरै मानक ब्याकलाइट डिजाइनहरूको लागि उपयुक्त।

चाँदी परावर्तक:सामान्यतया एक छेउमा सेतो र अर्कोमा चाँदी, धेरै पातलो (०.०४~०.०६५ मिमी), उच्च प्रतिबिम्ब दक्षता (९०%~९८%) र उत्कृष्ट प्रकाश अवरुद्ध गुणहरू सहित। अक्सर उच्च चमक आवश्यक परिदृश्यहरूमा प्रयोग गरिन्छ।

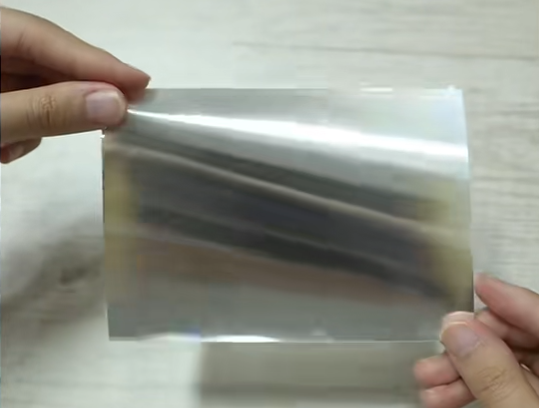

मल्टिलेयर फिल्म रिफ्लेक्टर (ESR):65 माइक्रोन भित्र एक हजार भन्दा बढी तहहरू एकीकृत गरी बहु-तह फिल्म प्रविधि प्रयोग गर्दछ। यसमा कुनै धातु छैन तर ऐना जस्तो धातुको उपस्थिति छ। उच्च-दक्षता रिफ्लेक्टरको रूपमा, ESR ले सम्पूर्ण दृश्य प्रकाश स्पेक्ट्रममा 98% भन्दा बढीको परावर्तन प्राप्त गर्दछ, यसलाई उच्च-कार्यक्षमता ब्याकलाइट प्रणालीहरूको लागि आदर्श बनाउँछ।

LCD मोड्युलहरू अनुकूलन गर्दा, रिफ्लेक्टर पानाको छनौटले प्रत्यक्ष रूपमा ब्याकलाइट एकरूपता र ऊर्जा दक्षतालाई असर गर्छ, अप्टिकल डिजाइनमा पहिलो चरण प्रतिनिधित्व गर्दछ।

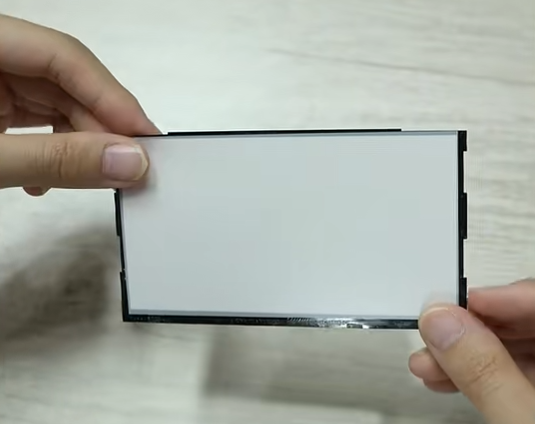

लाइट-ब्लकिङ फिल्म / एल्युमिनियम पन्नी (ALF): प्रकाश र हस्तक्षेप सीमाहरू नियन्त्रण

लाइट-ब्लकिङ फिल्महरू मुख्य रूपमा ब्याकलाइटको छेउबाट प्रकाश चुहावट रोक्न प्रयोग गरिन्छ र विद्युत चुम्बकीय परिरक्षण प्रदान गर्न सक्छ। सामान्य प्रकारहरू समावेश छन्:

उज्यालो सिल्भर ड्रैगन:चमकदार सतह, मोटाई 0.05-0.1mm, राम्रो प्रकाश अवरुद्ध गुण र प्रवाहकीय। हस्तक्षेप ढाल आवश्यक औद्योगिक वातावरण को लागी उपयुक्त।

म्याट सिल्भर ड्रैगन:तुलनात्मक रूपमा सुस्त फिनिश, पातलो (सामान्यतया एकल तहको लागि ०.०५ मिमी), केही प्रकाश ट्रान्समिटेन्स हुन्छ र प्रवाहकीय हुन्छ।

सेतो किनारा पट्टी:निश्चित प्रकाश प्रसारण, मोटाई 0.05-0.08mm, गैर-प्रवाहकीय छ। सामान्यतया सामान्य उपभोक्ता इलेक्ट्रोनिक्समा प्रयोग गरिन्छ।

कालो र सेतो एकल-पक्षीय चिपकने टेप:ब्याकलाइटको छेउमा लागू गर्न सकिन्छ जब त्यहाँ गैर-चालकताको लागि कडा आवश्यकताहरू छन् र कुनै साइड लाइट चुहावट छैन।

यी सामग्रीहरूले LCD स्क्रिनको बेजेल डिजाइनमा "अप्टिकल अभिभावक" को भूमिका खेल्छन्, जसले डिस्प्ले क्षेत्र बाहिर कुनै आवारा प्रकाश हस्तक्षेप नगर्ने सुनिश्चित गर्दछ।

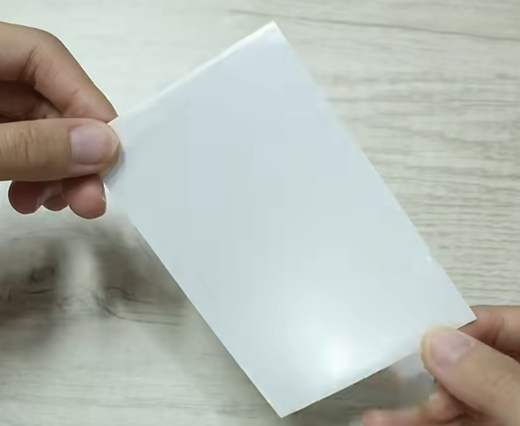

डिफ्यूजर पाना: एक समान प्रकाश क्यानभास सिर्जना गर्दै

अप्टिकल फिल्महरू बीचको "होमोजेनाइजिंग मास्टर" को रूपमा, डिफ्यूजर पानाले धुवाँको माध्यमबाट प्रकाश छर्छ, नरम र एकसमान ब्याकलाइट आउटपुट सिर्जना गर्न बिन्दु प्रकाश स्रोतहरूको ट्रेसहरू हटाउँछ। ब्याकलाइट प्रकार र अनुप्रयोगमा निर्भर गर्दै, डिफ्यूजरहरू विभाजित छन्:

तल्लो ब्याकलाइट विसारक:सामान्यतया एक छेउमा टाँसिने, उच्च धुवाँ (~ 90%), ट्रान्समिटेन्स लगभग 40%; तल्लो ब्याकलाइटहरूको लागि सामान्यतया 0.18 ~ 0.3mm बीचको मोटाई। सामान्य मोडेलहरू: MB433P, MB533।

साइड ब्याकलाइट डिफ्यूजर:सामान्यतया प्रयोग गरिएको मोटाई ०.०९ मिमी हो। सामान्य मोडेलहरू: TPRA90 (0.09mm), AJ-75 (0.075mm)। प्रसारण 65%-80%, धुंध 75%-90%।

रङ स्क्रिन ब्याकलाइट डिफ्यूजरहरू: सामान्यतया दुई-पाना डिजाइन प्रयोग गर्नुहोस्:

तल्लो डिफ्यूजर:लाइट गाइड प्लेट र ब्राइटनेस एन्हान्समेन्ट फिल्म (BEF) बीचमा राखिएको, लाइट गाइड प्लेटबाट उत्सर्जित प्रकाशलाई एकरूप बनाउँछ। सामान्यतया प्रयोग हुने सामग्री: t=0.065mm, अपेक्षाकृत उच्च धुंध (~84%), उच्च प्रसारण (~98%)।

शीर्ष विसारक:BEF माथि राखिएको, एक सुरक्षात्मक भूमिका सेवा गर्दछ र moiré ढाँचाहरू रोक्न मद्दत गर्दछ। सामान्यतया प्रयोग हुने सामग्री: t=0.05mm, अपेक्षाकृत कम धुंध (~29%), ट्रान्समिटेन्स 90%।

एलसीडी मोड्युलहरूमा एकसमान, स्पट-फ्री डिस्प्ले सुनिश्चित गर्नको लागि डिफ्यूजर पानाहरूको उचित चयन र संयोजन कुञ्जी हो।

ब्राइटनेस एन्हान्समेन्ट फिल्म (BEF): उज्यालो बढाउनको लागि अप्टिकल इन्जिन

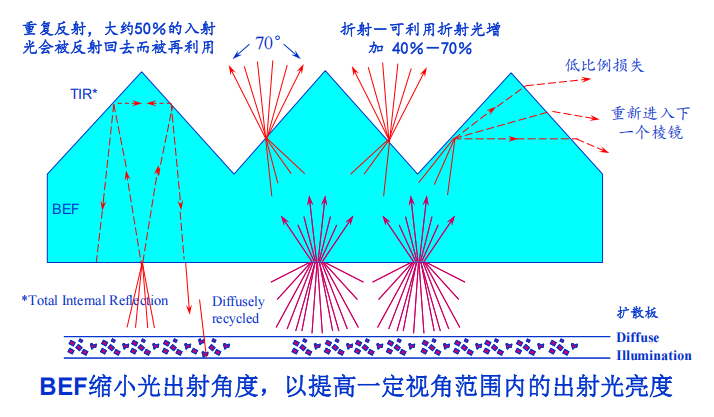

रंग TFT र अन्य LCD स्क्रिनहरूको लागि, चमक एक महत्वपूर्ण विशिष्टता हो। अप्टिकल फिल्महरू बीचको "चमक एम्पलीफायर" को रूपमा काम गर्दै, BEF ले बिखरिएको प्रकाशलाई विशेष प्रिज्म संरचना मार्फत केन्द्रित गर्दछ, प्रत्येक चलचित्रले लगभग 40%-50% चमक प्रदान गर्दछ। संयोजनमा दुई फिल्महरू प्रयोग गर्दा चमक गुणा गर्न सकिन्छ। यसको सिद्धान्तले प्रकाश पथलाई नियन्त्रण गर्न माइक्रो-प्रिज्म एरे प्रयोग गर्दछ, जसले गर्दा धेरैजसो प्रकाशले स्क्रिनमा लम्बवत बाहिर निस्कन्छ, जसले गर्दा ऊर्जा खपत परिवर्तन नगरी अगाडिको चमक बढ्छ। BEF मध्य-देखि-अन्त रङ स्क्रिन ब्याकलाइटहरूमा अपरिहार्य घटक भएको छ, विशेष गरी औद्योगिक नियन्त्रण, चिकित्सा, मोटर वाहन, र अन्य अनुप्रयोगहरूको लागि उच्च-प्रदर्शन अनुकूलित एलसीडीहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
