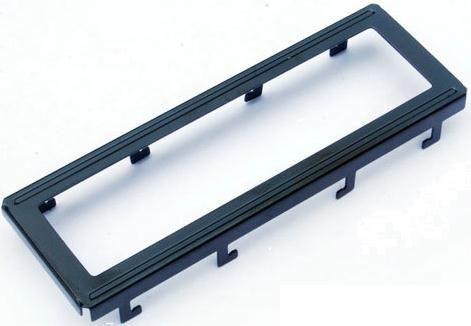

बेजेल: LCD मोड्युलहरूमा आधारभूत संरचनात्मक घटकको विश्लेषण गर्दै

  LCD मोड्युल (LCM) एक एकीकृत उत्पादन हो जसले प्रदर्शन कार्यक्षमतालाई स्ट्यान्डअलोन मोड्युलमा समावेश गर्दछ। यसमा सामान्यतया एलसीडी स्क्रिन, पीसीबी ड्राइभर सर्किटरी, ब्याकलाइट युनिट, कनेक्टरहरू र आवश्यक संरचनात्मक अवयवहरू हुन्छन्। LCD डिस्प्ले निर्माताहरूको रूपमा, जब हामी विभिन्न मानक र अनुकूलित LCD स्क्रिनहरू डिजाइन र उत्पादन गर्छौं, प्रत्येक कम्पोनेन्ट चयन गरिन्छ र यसको विशिष्ट प्रकार्यको आधारमा अनुकूलित हुन्छ। बेजेल (धातुको फ्रेम वा बेजेल पनि भनिन्छ) एउटा यस्तो आधारभूत सहायक हो जसले मुख्य संरचनात्मक भूमिका खेल्छ।

I. LCM मा बेजेलको प्राथमिक कार्यहरू

एलसीडी मोड्युल भित्र, बेजेलले मुख्य रूपमा तीनवटा आधारभूत तर महत्त्वपूर्ण भौतिक कार्यहरू पूरा गर्दछ:

मेकानिकल समर्थन र फिक्सेसन

बेजेलले LCM को अपेक्षाकृत कमजोर आन्तरिक कम्पोनेन्टहरू जस्तै LCD ग्लास, PCB, र ब्याकलाइट एकाइका लागि कडा बाहिरी फ्रेम प्रदान गर्दछ। यसको धातु सामग्री द्वारा प्रदान गरिएको कठोरताले समग्र संरचनात्मक स्थिरता सुनिश्चित गर्दै ढुवानी, एसेम्बली, वा प्रयोगको समयमा तनावको कारण मोड्युललाई विकृत वा क्षति हुनबाट रोक्छ। अनुकूलित LCD स्क्रिनको लागि, बेजेलको आयाम र आकार समग्र डिजाइनसँग मिल्दो हुनुपर्छ।

ग्राउन्डिङ र इलेक्ट्रोमग्नेटिक शिल्डिङ सक्षम गर्दै

धेरै अनुप्रयोग परिदृश्यहरूमा, LCD मोड्युलहरूले विद्युत चुम्बकीय हस्तक्षेपको लागि एक निश्चित स्तरको प्रतिरोधात्मक क्षमता राख्नु पर्छ। प्रणालीको ग्राउन्ड लाइनमा बेजेललाई ठीकसँग जडान गरेर, एक प्रभावकारी ढाल तह बनाइन्छ। यसले आन्तरिक ड्राइभर सर्किटरीमा बाह्य हस्तक्षेपको प्रभावलाई कम गर्न मद्दत गर्दछ र मोड्युलको आफ्नै संकेत चुहावटलाई दबाउन मद्दत गर्दछ, जसले गर्दा अन्तिम उत्पादनको समग्र विद्युत चुम्बकीय अनुकूलता (EMC) प्रदर्शनमा सुधार हुन्छ।

विद्युत जडानहरूको विश्वसनीयता सुनिश्चित गर्दै

एलसीडी प्यानललाई चालक PCB मा जडान गर्न कन्डक्टिभ इलास्टोमर कनेक्टरहरू (जेब्रा स्ट्रिपहरू) प्रयोग गर्ने डिजाइनहरूमा, बेजेलले यसको सटीक आयामहरू र क्ल्याम्पिङ बल मार्फत यी स्ट्रिपहरूको लागि समान र स्थिर कम्प्रेसन प्रदान गर्दछ। डिस्प्ले आउटपुटको स्थिरतालाई प्रत्यक्ष रूपमा प्रभाव पार्दै, दुई भागहरू बीचको विश्वसनीय विद्युतीय प्रवाह र स्थिर सम्पर्क प्रतिरोध सुनिश्चित गर्न यो कुञ्जी हो।

II। बेजेल सामग्री चयन: सन्तुलन ईन्जिनियरिङ् अभ्यास

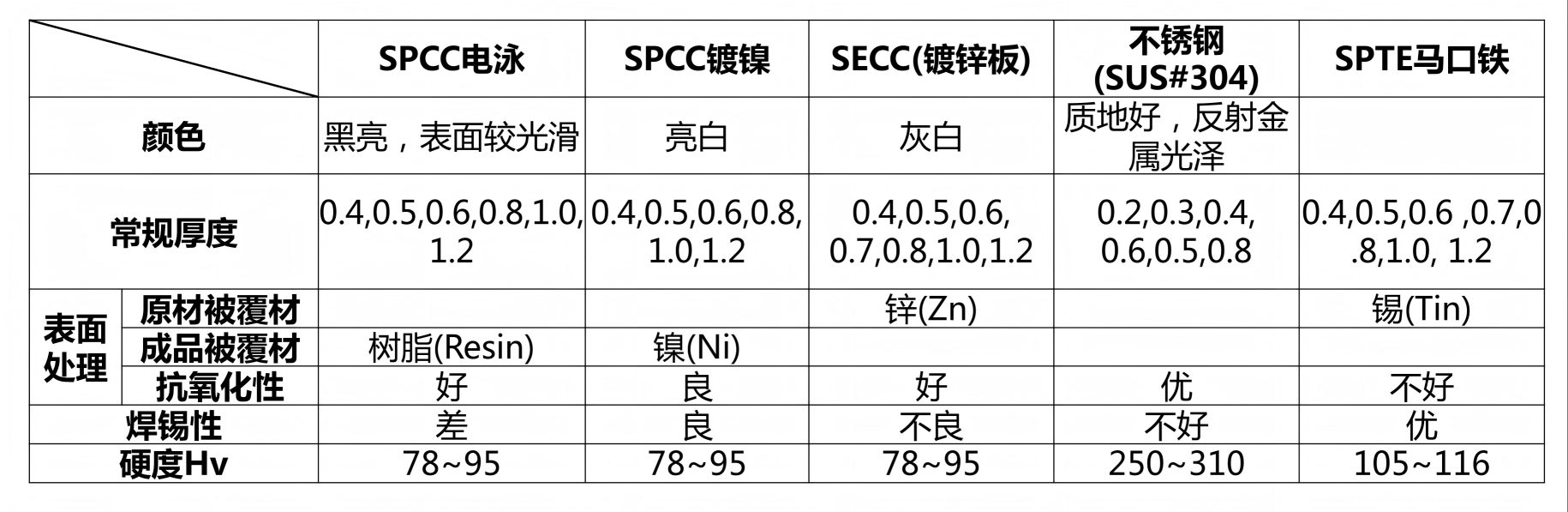

बेजेलको प्रदर्शन, लागत, र उपयुक्तता यसको आधार सामग्री र सतह फिनिशमा निर्भर गर्दछ। लामो समयदेखि उत्पादन अनुभवको आधारमा, विभिन्न प्रकारका LCD मोड्युलहरू र अनुप्रयोग वातावरणहरू सामान्यतया निम्न सामग्री चयन तर्कसँग मेल खान्छ:

SPCC (कोल्ड रोल्ड स्टील, कालो इलेक्ट्रोफोरेसिस फिनिश सहित)

सबैभन्दा परम्परागत र लागत प्रभावी विकल्प। लागत-संवेदनशील मोनो LCM र केही सानो आकारको TFT मोड्युलहरूमा व्यापक रूपमा प्रयोग गरिन्छ। कालो इलेक्ट्रोफोरेसिस फिनिशले आधारभूत रस्ट प्रतिरोध र एक समान कालो उपस्थिति प्रदान गर्दछ, तर यसको सतहमा कम सोल्डरबिलिटी छ।

SPCC (निकेल प्लेटिङ फिनिश सहित)

बेजेलका केही भागहरू (जस्तै माउन्टिङ पिनहरू) सीधै मुख्य PCB मा सोल्डर गर्न आवश्यक हुँदा चयन गरिन्छ। निकल प्लेटेड तहले राम्रो सोल्डरबिलिटी र ओक्सीकरण प्रतिरोध प्रदान गर्दछ।

SECC (जस्ती इस्पात पाना)

सामान्यतया ठूलो आकारको TFT प्रदर्शन मोड्युलहरूमा प्रयोग गरिन्छ। सतह जस्ता तहले यसलाई उत्कृष्ट एन्टी-क्रोसन गुणहरू दिन्छ, यसलाई उच्च दीर्घकालीन वातावरणीय विश्वसनीयता चाहिने उत्पादनहरूको लागि उपयुक्त बनाउँछ, यद्यपि यसको सतह प्रत्यक्ष सोल्डरिंगको लागि पनि उपयुक्त छैन।

CHP (टिनप्लेट)

जब डिजाइनमा बेजेलमा सोल्डरिङको आवश्यकता पर्ने पिनहरूको ठूलो संख्या हुनु पर्ने हुन्छ, र सोल्डर जोइन्टको गुणस्तर र दक्षता महत्वपूर्ण हुन्छ भने छनौट गरिन्छ। यसले इष्टतम सोल्डरबिलिटी प्रदान गर्दछ, तर आधार सामग्री आफैंमा औसत जंग प्रतिरोध छ।

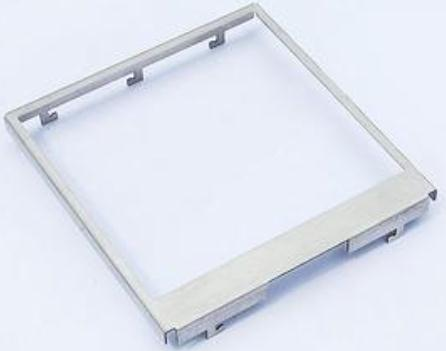

स्टेनलेस स्टील (जस्तै, SUS304)

चिकित्सा, बाहिरी, वा उच्च-अन्त औद्योगिक उपकरणहरू जस्ता विशेष आवश्यकताहरू भएका क्षेत्रहरूमा लागू। यी परिदृश्यहरूले असाधारण जंग प्रतिरोध, बल र सरसफाई मापदण्डहरू भएका सामग्रीहरूको माग गर्दछ, तर लागत पनि उल्लेखनीय रूपमा उच्च छ।

III। व्यावहारिक डिजाइन विवरण

बेजेल डिजाइनले व्यावहारिक इन्जिनियरिङ विचारहरूलाई मूर्त रूप दिन्छ। एउटा सामान्य विवरण यो हो कि बेजेलको भित्री गुहाको आयामहरू सामान्यतया LCD गिलासको बाहिरी आयामहरू भन्दा प्रति पक्ष ०.१-०.२ मिमी ठूलो हुन्छ। यो अन्तर एक निरीक्षण होइन; यो अपरिहार्य निर्माण र असेंबली सहिष्णुताहरू समायोजन गर्न र तापमान परिवर्तनको समयमा धातु र गिलासको विभिन्न थर्मल विस्तार गुणांकहरूको कारणले गर्दा तनावलाई विकास हुनबाट रोक्नको लागि हो, जसले LCD क्र्याक हुन सक्छ।

प्रत्येक अनुकूलित एलसीडी स्क्रिनको पछाडि एक बेजेल डिजाइन हुन्छ जसले व्यावहारिक समाधानलाई प्रतिनिधित्व गर्दछ जुन अनुप्रयोग आवश्यकताहरू, उत्पादन सम्भाव्यता, संरचनात्मक बल, र समग्र लागत बीचको व्यापक ट्रेड-अफको परिणाम हो।

निष्कर्ष

CNK Electronics जस्ता LCD डिस्प्ले निर्माताहरूका लागि, भरपर्दो LCD मोड्युल उत्पादन गर्नु भनेको बेजेल जस्ता प्रत्येक आधारभूत कम्पोनेन्टमा पूर्ण बुझाइ र सटीक नियन्त्रण हुनु हो। बेजेलको मूल्य उन्नत प्राविधिक अवधारणाहरूमा होइन, तर यसको कार्यात्मक कार्यान्वयनको विश्वसनीयता र स्थिरतामा छ। यो आधारभूत पक्षहरूको यो ठोस समझ मार्फत हो कि हामीले डेलिभर गर्ने प्रत्येक LCD स्क्रिन सुनिश्चित गर्न सक्छौं - चाहे मानक उत्पादन होस् वा गहिरो अनुकूलित LCD - यसको अभिप्रेत अनुप्रयोग भित्र स्थिर र दिगो रूपमा सञ्चालन हुन्छ।
