LCM: स्मार्ट यन्त्रहरूको प्रदर्शन इन्जिन - LCD मोड्युलहरूको प्राविधिक कोरको गहन विश्लेषण

आधुनिक इलेक्ट्रोनिक उपकरणहरूमा, LCD स्क्रिनले सूचना प्रस्तुतिको माध्यमको रूपमा कार्य गर्दछ, र यसको कार्यसम्पादनले प्रत्यक्ष रूपमा प्रयोगकर्ताको अनुभवलाई असर गर्छ। यद्यपि, कोर टेक्नोलोजी जसले वास्तवमा प्रदर्शन गुणस्तर र विश्वसनीयता निर्धारण गर्दछ LCM (LCD मोड्युल) हो। यस लेखले LCM को प्राविधिक वास्तुकला र प्रदर्शन क्षेत्रमा तिनीहरूको महत्त्वपूर्ण भूमिकाको गहन अन्वेषण प्रदान गर्दछ।

LCM को प्राविधिक परिभाषा र संरचना

एक LCM (LCD मोड्युल) एक उच्च एकीकृत प्रदर्शन समाधान हो जसले जैविक रूपमा लिक्विड क्रिस्टल डिस्प्ले उपकरणहरू, ड्राइभ सर्किटहरू, नियन्त्रण चिपहरू, PCB सब्सट्रेटहरू, ब्याकलाइट प्रणालीहरू, र संरचनात्मक घटकहरू संयोजन गर्दछ। यो एकीकृत डिजाइनले OEM को लागि एसेम्बली प्रक्रिया मात्र सरल बनाउँदैन तर, अझ महत्त्वपूर्ण कुरा, प्रदर्शन प्रणालीको लागि इष्टतम प्रदर्शन मिल्दो सुनिश्चित गर्दछ।

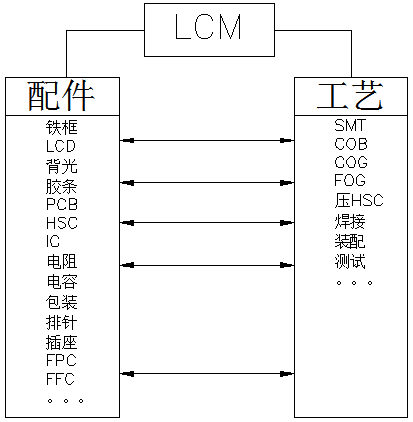

प्राविधिक परिप्रेक्ष्यबाट, मानक LCM ले निम्न मुख्य घटकहरू समावेश गर्दछ:

डिस्प्ले कोर: एलसीडी स्क्रिन र ड्राइभ चिपहरू

सर्किट प्रणाली: PCB बोर्ड, प्रतिरोधक, capacitors, र अन्य निष्क्रिय घटक

जडान प्रणाली: FPC/FFC लचिलो सर्किटहरू, पिन हेडरहरू, र सकेटहरू

संरचनात्मक प्रणाली: धातु फ्रेम, gaskets, ब्याकलाइट मोड्युल

कोर निर्माण प्रक्रियाहरूको विश्लेषण

LCM निर्माण प्रक्रियामा, विभिन्न विशेष प्रविधिहरूको संयोजनले स्थिर उत्पादन सुनिश्चित गर्दछ:

SMT प्रक्रिया

सर्किट जडानहरूमा परिशुद्धता र स्थिरता सुनिश्चित गर्दै उच्च-घनत्व कम्पोनेन्ट प्लेसमेन्ट सक्षम गर्दछ। यो आधुनिक इलेक्ट्रोनिक्स निर्माणमा आधारभूत प्रक्रिया हो, जसले प्रदर्शन ड्राइभिङको लागि स्थिर सर्किट आधार प्रदान गर्दछ।

COG प्रक्रिया

ड्राइभ आईसीलाई सिधा गिलास सब्सट्रेटमा बाँध्छ। यो प्रक्रियाले मोड्युलको आकारलाई उल्लेखनीय रूपमा घटाउँछ र जडानको विश्वसनीयतामा सुधार गर्छ, यसलाई कडा ठाउँको आवश्यकता भएका अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।

FOG प्रक्रिया

लचिलो सर्किट र गिलास सब्सट्रेट बीच सटीक जडान प्राप्त गर्दछ। यो प्रविधिलाई स्थिर संकेत प्रसारण सुनिश्चित गर्न अत्यधिक उच्च पङ्क्तिबद्ध सटीकता चाहिन्छ।

COB प्रक्रिया

IC लाई सीधै PCB मा बाँध्छ र तिनीहरूलाई राल सीलको साथ सुरक्षित गर्दछ। यो प्रक्रियाले मोड्युलको मेकानिकल बल र एन्टी-हस्तक्षेप क्षमता बढाउँछ।

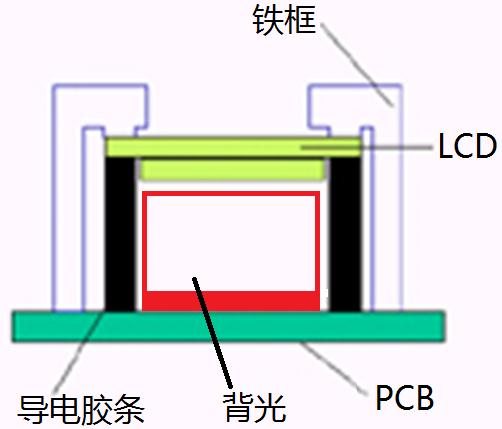

विविध संरचनात्मक समाधानहरूको प्राविधिक विश्लेषण

डिस्प्ले प्रणालीको कोरको रूपमा, LCM को संरचनात्मक समाधानले प्रत्यक्ष रूपमा यसको अनुप्रयोग क्षेत्र र प्रदर्शन निर्धारण गर्दछ:

आधारभूत COG समाधान

LCD + COGIC: सबैभन्दा कम्प्याक्ट संरचनात्मक डिजाइन

LCD + COGIC + PIN: भरपर्दो पिन जडान प्रदान गर्दछ

LCD + COGIC + FPC: लचिलो सर्किट लेआउट सक्षम गर्दछ

LCD + COGIC + HSC: कनेक्टर विश्वसनीयता बढाउँछ

TAB बन्धन समाधान

TCP र गिलास बीचको जडान प्राप्त गर्न एनिसोट्रोपिक प्रवाहकीय फिल्म प्रयोग गर्दछ, विशिष्ट अनुप्रयोगहरूमा उत्कृष्ट प्रदर्शन प्रदान गर्दछ।

COB एकीकरण समाधान

बन्डहरूले आईसीहरूलाई सीधा PCB मा ड्राइभ गर्दछ, जसले मोड्युलको लागि बलियो वातावरणीय अनुकूलनता र मेकानिकल स्थिरता प्रदान गर्दछ। टच कार्यक्षमता (LCD + COBIC + TK) सँग संयुक्त, यसले मानव-मेसिन अन्तरक्रिया अनुप्रयोगहरूको जटिल आवश्यकताहरू पूरा गर्न सक्छ।

अनुकूलित विकासको लागि प्राविधिक विचारहरू

अनुकूलन एलसीडी स्क्रिनको विकासमा, बहु प्राविधिक आयामहरूलाई व्यापक विचार आवश्यक छ:

प्रदर्शन मापदण्डहरू: रिजोल्युसन, रंग गहिराइ, प्रतिक्रिया समय

वातावरणीय अनुकूलन क्षमता: सञ्चालन तापमान दायरा, कम्पन प्रतिरोध

इन्टरफेस अनुकूलता: मुख्य नियन्त्रण प्लेटफर्मको सिग्नल आवश्यकताहरू मिलाउँदै

ऊर्जा दक्षता सूचकहरू: अन्त उत्पादनहरूको पावर बजेट भेट्दै

वैज्ञानिक प्रणाली-स्तरको डिजाइन मार्फत, अनुकूलन LCD स्क्रिनहरूले विशिष्ट अनुप्रयोग परिदृश्यहरूको प्राविधिक आवश्यकताहरूलाई पूर्ण रूपमा फिट गर्न सक्छ, अन्त उत्पादनहरूको लागि भिन्न प्रदर्शन अनुभवहरू प्रदान गर्दछ।

प्रविधि विकास प्रवृत्ति

डिस्प्ले टेक्नोलोजीको निरन्तर विकासको साथ, LCMs उच्च एकीकरण, कम ऊर्जा खपत, र बलियो कार्यक्षमता तिर विकसित हुँदैछ। उदीयमान एचएमआई मानव-मेसिन अन्तरक्रिया मोड्युलहरूले स्मार्ट उपकरणहरूमा थप सहज अन्तरक्रियात्मक अनुभवहरू ल्याउँदै, स्पर्श, प्रदर्शन, र कम्प्युटिङ कार्यहरू गहिरो रूपमा एकीकृत गर्दछ।
