कोर AMOLED प्रक्रियाहरू अनावरण गर्दै: कसरी अत्याधुनिक डिस्प्ले टेक्नोलोजीले भविष्यलाई आकार दिन्छ

 सानो देखि मध्यम आकारको उपभोक्ता इलेक्ट्रोनिक्स बजारमा, AMOLED डिस्प्ले टेक्नोलोजी उच्च कन्ट्रास्ट र लचिलो बेन्डेबिलिटी जस्ता फाइदाहरूका कारण उच्च-अन्तका स्मार्टफोनहरू, पहिरन योग्य उपकरणहरू, र घुमाउरो-स्क्रिन उत्पादनहरूको लागि रुचाइएको छनोट भएको छ।

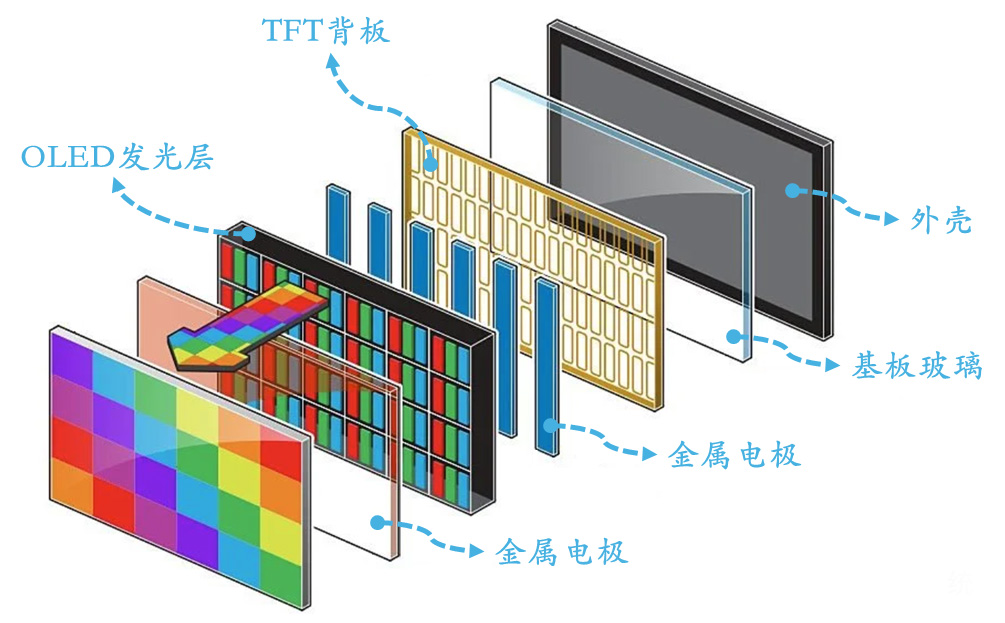

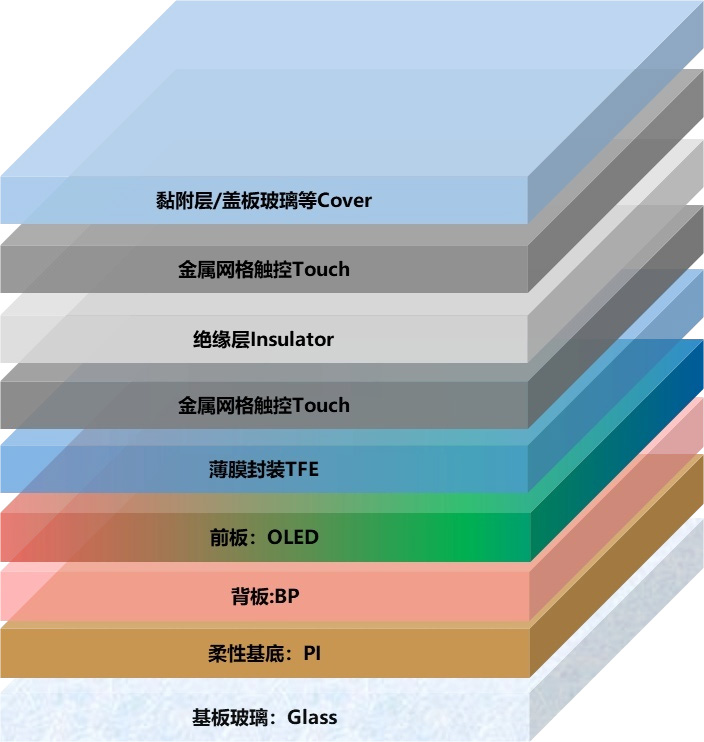

  यसको मूल संरचनामा OLED प्रकाश उत्सर्जन गर्ने तह, TFT ब्याकप्लेन, धातु इलेक्ट्रोड, सब्सट्रेट गिलास, र आवरण समावेश छ।

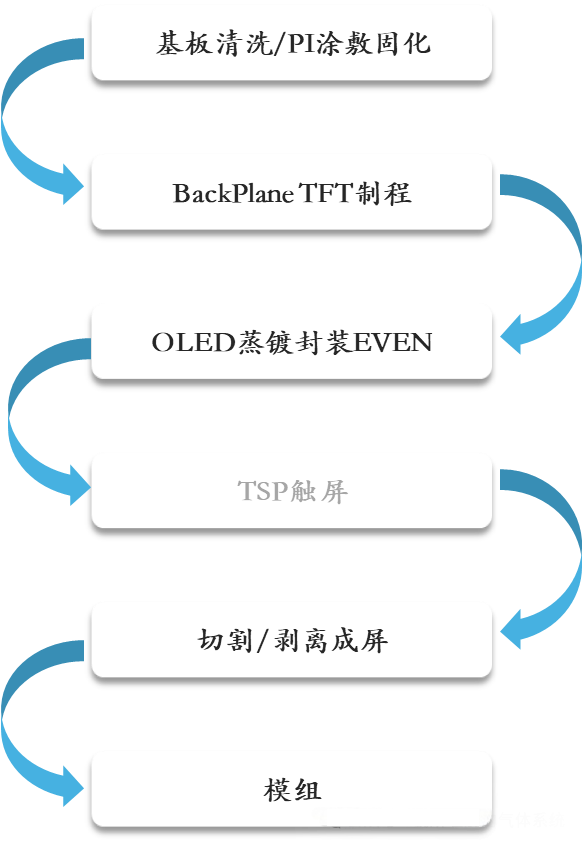

  लचिलो AMOLED निर्माण प्रक्रियाले मुख्य चरणहरू समावेश गर्दछ जस्तै सब्सट्रेट सफाई/PI कोटिंग, ब्याकप्लेन TFT तयारी, OLED वाष्पीकरण र इनक्याप्सुलेशन, टच मोड्युल एकीकरण, लेजर लिफ्ट-अफ, र मोड्युल असेंबली।

  डिस्प्ले टेक्नोलोजीहरूको अनुसन्धान, विकास र निर्माणमा विशेषज्ञता हासिल गर्ने कम्पनीको रूपमा, CNK Electronics Co., Ltd.始终 प्रविधिको अग्रभागमा रहन्छ, जसले ग्राहकहरूलाई OLED मोड्युलहरू, LCD स्क्रिनहरू, र अनुकूलित LCD स्क्रिनहरू सहित विविध प्रदर्शन समाधानहरू प्रदान गर्दछ।

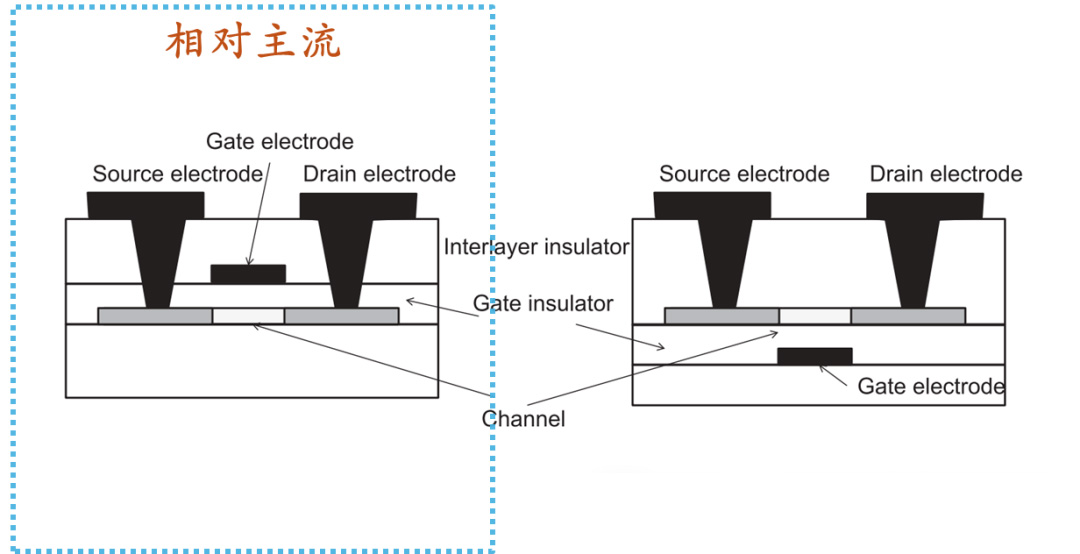

  AMOLED को कोर निर्माण प्रक्रियाले धेरै उच्च प्राविधिक एकाइ प्रक्रियाहरू समावेश गर्दछ। ब्याकप्लेन TFT (BP) प्रक्रियामा, कम-तापमान Polycrystalline सिलिकन (LTPS) प्रविधि यसको उच्च इलेक्ट्रोन गतिशीलताको कारण मुख्यधारा भएको छ। यसको शीर्ष-गेट संरचना प्रक्रियामा बफर लेयर डिपोजिसन, च्यानल आयन इम्प्लान्टेशन, लेजर एनिलिङ क्रिस्टलाइजेशन (ELA), गेट मेटल स्पटरिङ, र स्रोत-नाली प्रत्यारोपण जस्ता चरणहरू समावेश छन्। विशेष ग्यासहरूले पातलो फिल्म निक्षेप, परिमार्जन, र नक्काशीमा महत्त्वपूर्ण भूमिका खेल्छन्: उदाहरणका लागि, PECVD प्रक्रियाहरूले A-Si/SiNx/SiOx पातलो फिल्महरू जम्मा गर्न SiH₄/N₂O/NH₃ प्रयोग गर्दछ; एटोमिक लेयर डिपोजिसन (ALD) ले TMA र H₂O लाई Al₂O3 encapsulation लेयरहरू बनाउन प्रयोग गर्दछ; सुक्खा नक्काशीले CF4/SF6/Cl2 जस्ता ग्यासहरू मार्फत उच्च-परिशुद्धता ढाँचा प्राप्त गर्दछ, जहाँ BCl3 को धातु अक्साइड तहहरू कम गर्न प्रयोग गरिन्छ, र Cl2 ले वाष्पशील नक्काशी उत्पादनहरू उत्पन्न गर्दछ, सफा र प्रभावकारी प्रक्रिया सुनिश्चित गर्दै।

  लचिलो AMOLED निर्माणमा, लेजर लिफ्ट-अफ (LLO) र पातलो फिल्म इनक्याप्सुलेशन (TFE) उत्पादनको विश्वसनीयताका लागि महत्वपूर्ण छन्। LLO प्रक्रियाले लचिलो PI सब्सट्रेटलाई गिलासको सब्सट्रेटबाट अलग गर्न 308nm XeCl excimer लेजर प्रयोग गर्छ, जबकि TFE टेक्नोलोजीले नमी र अक्सिजन रोक्नको लागि बहु-तह पातलो फिल्महरू प्रयोग गर्दछ, उपकरणको आयु विस्तार गर्दछ।

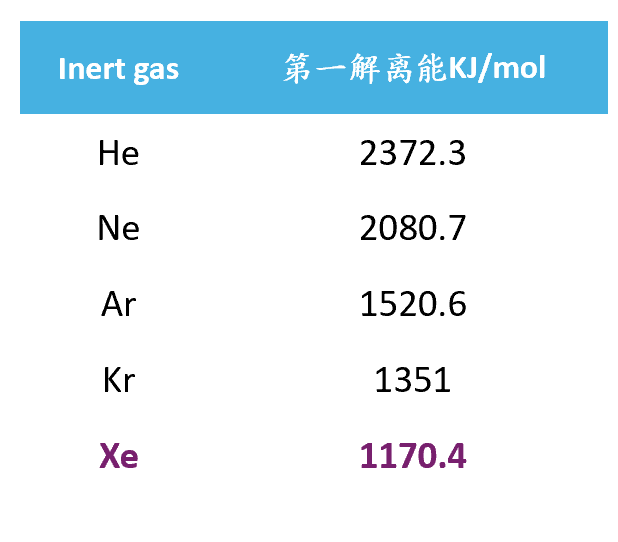

  थप रूपमा, आयन प्रत्यारोपण (IMP) प्रक्रियाले डोपिङ परमाणुहरू प्रदान गर्न BF3/PH3/H2 प्रयोग गर्दछ, Xe ले चार्ज संचय रोक्नको लागि एक तटस्थ ग्यासको रूपमा सेवा गर्दछ।

  डिस्प्ले टेक्नोलोजी लचिलोपन र उच्च रिजोल्युसन तर्फ बढ्दै जाँदा, AMOLED निर्माण प्रक्रियाको जटिलता र सटीक आवश्यकताहरू बढ्दै जान्छ। AMOLED र LCD प्रविधिहरूका फाइदाहरूलाई एकीकृत गरेर, CNK Electronics ले उपभोक्ता इलेक्ट्रोनिक्स, औद्योगिक नियन्त्रण, र अन्य क्षेत्रहरूको लागि नवीन प्रदर्शन समाधानहरू प्रदान गर्दै, HMI मानव-मेसिन अन्तरक्रिया मोड्युलहरूको प्रदर्शन र विश्वसनीयतालाई निरन्तर रूपमा अनुकूलन गर्दछ।
