LCD प्रदर्शन र स्थिरता अनलक गर्न मास्टर पोर्च सेटिङहरू - हार्डवेयर डिजाइनका लागि मुख्य विचारहरू

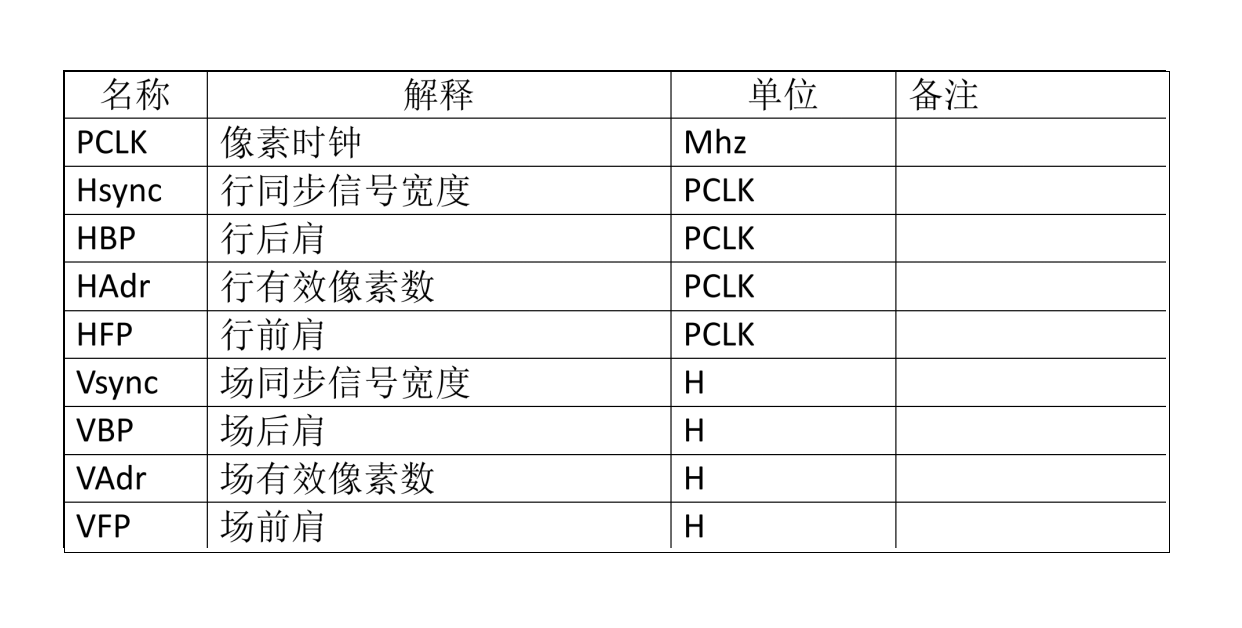

LCD स्क्रिन र सम्बन्धित LCD मोड्युलहरूको हार्डवेयर डिजाइनमा, समय प्यारामिटरहरूको सटीक कन्फिगरेसन इष्टतम प्रदर्शन प्रदर्शन र प्रणाली स्थिरता प्राप्त गर्न आधारभूत छ। यी मध्ये, PORCH (ब्ल्याङ्किङ अन्तराल) सेटिङहरू विशेष गरी महत्त्वपूर्ण छन् - तिनीहरूले पिक्सेल घडी (PCLK), तेर्सो/ठाडो सिंक संकेतहरू (Hsync/Vsync), अगाडि/पछाडि पोर्चहरू (HBP/HFP, VBP/VFP), र सक्रियdHA/VAD क्षेत्रको सही सीमाहरू परिभाषित गर्छन्। एक पेशेवर LCD डिस्प्ले निर्माताको रूपमा, CNK Electronics (CNK) ले प्रारम्भिक चयन चरणमा यी प्यारामिटर आवश्यकताहरू स्पष्ट गर्ने महत्त्वलाई जोड दिन्छ। यसले ड्राइभर आईसी र गिलास सब्सट्रेट समय बीचको अनुकूलता सुनिश्चित गर्दछ, पछि महँगो डिजाइन संशोधनहरू बेवास्ता गर्दै।

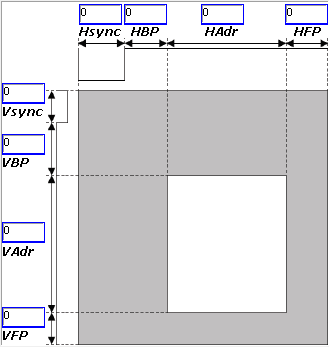

PORCH मापदण्डहरू स्वेच्छाचारी संख्याहरूबाट टाढा छन् - तिनीहरूले कोर प्रदर्शन प्रदर्शनलाई प्रत्यक्ष रूपमा निर्देशित गर्छन्। PCLK फ्रिक्वेन्सी, PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × फ्रेम दर, सिधै प्रणालीको ब्यान्डविथ आवश्यकताहरू प्रतिबिम्बित गर्दछ। रिफ्रेस दर (सामान्यतया 60Hz मा सुरु हुन्छ, उच्च-रिफ्रेस-दर डिस्प्लेहरू 144Hz सम्म पुग्ने) ग्लास र IC को चार्जिङ/डिस्चार्जिङ क्षमताहरूद्वारा सीमित हुन्छ। धेरै कम रिफ्रेस दरले स्क्रिन फ्लिकर, दृश्य आरामसँग सम्झौता गर्दछ। तसर्थ, हार्डवेयर डिजाइनहरूले उच्च-रिजोल्युसन वा उच्च-रिफ्रेस अनुकूलन LCD अनुप्रयोगहरूमा पनि स्थिर सिग्नल प्रसारण सुनिश्चित गर्न पर्याप्त समय मार्जिन (विशेष गरी HFP/VFP) आरक्षित गर्नुपर्छ।

  इन्टरफेस प्रकारले प्रत्यक्ष रूपमा ताजा दर प्रमाणीकरण र डिबगिङ रणनीतिहरूलाई असर गर्छ। RGB इन्टरफेसहरूको लागि, ईन्जिनियरहरूले वास्तविक रिफ्रेस दर गणना गर्न प्रत्यक्ष रूपमा Vsync संकेत अवधि मापन गर्न सक्छन्। MIPI इन्टरफेसहरू भएका मुख्यधारा LCD मोड्युलहरूका लागि, विशेष आदेशहरू पठाइनुपर्छ (जस्तै, PAGE 0 R35H=0X00), त्यसपछि TE pin मार्फत मापन गर्नुपर्छ। हार्डवेयर डिजाइनहरूले मुख्य परीक्षण बिन्दुहरू आरक्षित गर्नुपर्छ (जस्तै, Vsync, TE) र हस्तक्षेप रोक्न उच्च-गुणस्तरको संकेत मार्ग सुनिश्चित गर्नुपर्दछ जसले मापन त्रुटिहरू वा प्रदर्शन विसंगतिहरू (जस्तै, च्यात्ने, फ्लिकरिङ) हुन सक्छ।

  सफल एलसीडी स्क्रिन एकीकरण अनुभवी एलसीडी डिस्प्ले निर्माताहरूसँग गहिरो सहयोगमा निर्भर गर्दछ। विशेष गरी LCD परियोजनाहरू वा जटिल LCD मोड्युल अनुप्रयोगहरू अनुकूलित गर्नका लागि, CNK Electronics (CNK) ले सल्लाह दिन्छ: लक्ष्य पोर्च प्यारामिटरहरू र चालक समाधानहरू चाँडै साझेदारी गर्नुहोस्, निर्माताको गिलास समय प्रोफाइलहरू र कन्फिगरेसन सिफारिसहरू प्राप्त गर्दै। यसले सिग्नल द्वन्द्व, पावर अनियमितता, वा EMC समस्याहरूलाई रोक्छ। CNK को प्राविधिक टोलीले अन्त-टु-अन्त समर्थन प्रदान गर्दछ - PORCH अप्टिमाइजेसन र इन्टरफेस मिल्दोबाट संकेत अखण्डता विश्लेषण गर्न - सुनिश्चित गर्दै कि तपाइँको हार्डवेयर डिजाइन पहिलो प्रयासमा सफल हुन्छ र प्रदर्शन मोड्युलहरूको पूर्ण प्रदर्शन र विश्वसनीयतालाई मुक्त गर्दछ।

  CNK Electronics — मास्टरिङ टाइमिङ प्यारामिटरहरू, व्यावसायिक डिस्प्ले टेक्नोलोजीको साथ तपाईंको भिजुअल इनोभेसनलाई सशक्त बनाउँदै।
