LCM प्रवाहकीय इलास्टोमर कनेक्टर्स: प्रेसिजन इलेक्ट्रोनिक जडानहरूको लागि "लचिलो पुल"

लिक्विड क्रिस्टल डिस्प्ले (LCM) मोड्युल र प्रिन्टेड सर्किट बोर्ड (PCB) बीच एक अदृश्य तर महत्त्वपूर्ण "सूचना राजमार्ग" छ - LCM कन्डक्टिव इलास्टोमर कनेक्टर, जसलाई सामान्यतया "जेब्रा स्ट्रिप" भनिन्छ। यसको अद्वितीय संरचना र उत्कृष्ट प्रदर्शनको साथ, यसले आधुनिक इलेक्ट्रोनिक उपकरणहरूमा स्थिर र कुशल जडानहरूको लागि आधारशिलाको रूपमा कार्य गर्दछ।

जटिल संरचना, स्थिर प्रसारण

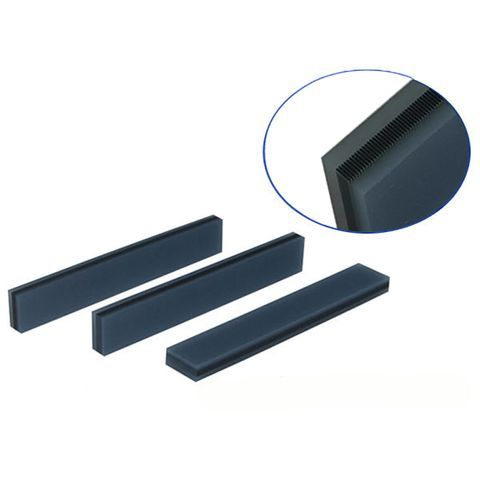

यो कुनै साधारण पट्टी होइन। यसले कन्डक्टिभ सिलिकन रबर र इन्सुलेट सिलिकॉन रबरको एक सटीक, वैकल्पिक स्तरित संरचना, फारममा निको हुन्छ। यसले अनगिन्ती समानान्तर, ठीक दूरीमा प्रवाहकीय च्यानलहरू (जेब्रा स्ट्रिपहरू जस्तै) सिर्जना गर्दछ। यो डिजाइनले यसलाई LCD र PCB बीचको वर्तमान र संकेत प्रसारणलाई पूर्ण रूपमा ह्यान्डल गर्न सक्षम बनाउँछ, जबकि रबर सामग्रीहरूको अन्तर्निहित कम्पन प्रतिरोध र विरूपण लचिलोपन प्रदान गर्दै, दीर्घकालीन, स्थिर र भरपर्दो जडानहरू सुनिश्चित गर्दै।

कुशल विधानसभा, लागत अनुकूलन

सोल्डरिङ वा पिन कनेक्टरहरूको तुलनामा, कन्डक्टिभ इलास्टोमर कनेक्टरहरूसँग संयोजन "एक-क्लिक जडान" जस्तै हो - केवल सटीक स्थान र उपयुक्त दबाबको आवेदन चाहिन्छ। यसले उत्पादन प्रक्रियाहरूलाई धेरै सरल बनाउँछ, स्वचालन र उत्पादन दक्षता बढाउँछ, र ठूलो मात्रामा निर्माणको लागि आदर्श विकल्प बनाउँदै, विधानसभा लागतहरू घटाउँछ।

मुख्य छनोट मापदण्ड: प्यारामिटरहरूले सफलताको निर्देशन दिन्छ

यसको कार्यसम्पादनको पूर्ण लाभ लिनको लागि, सटीक चयन महत्त्वपूर्ण छ:

दुई सामग्री च्याम्पियन:

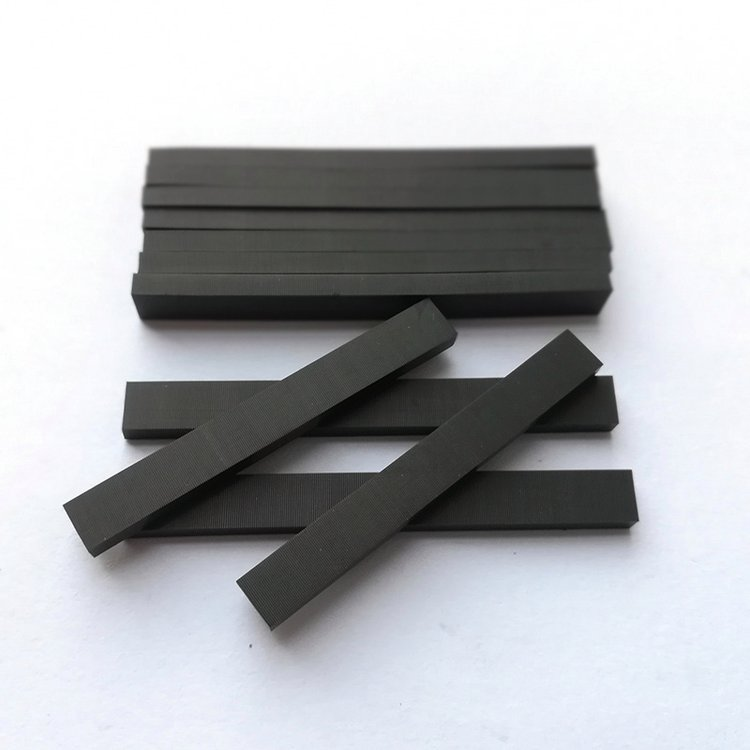

ठोस सिलिकॉन: आर्थिक विकल्प। मध्यम लोच (कठोरता 35° ~ 45°)। ढुवानी समयमा विरोधी स्थिर उपाय र विरूपण रोकथाम ध्यान आवश्यक छ।

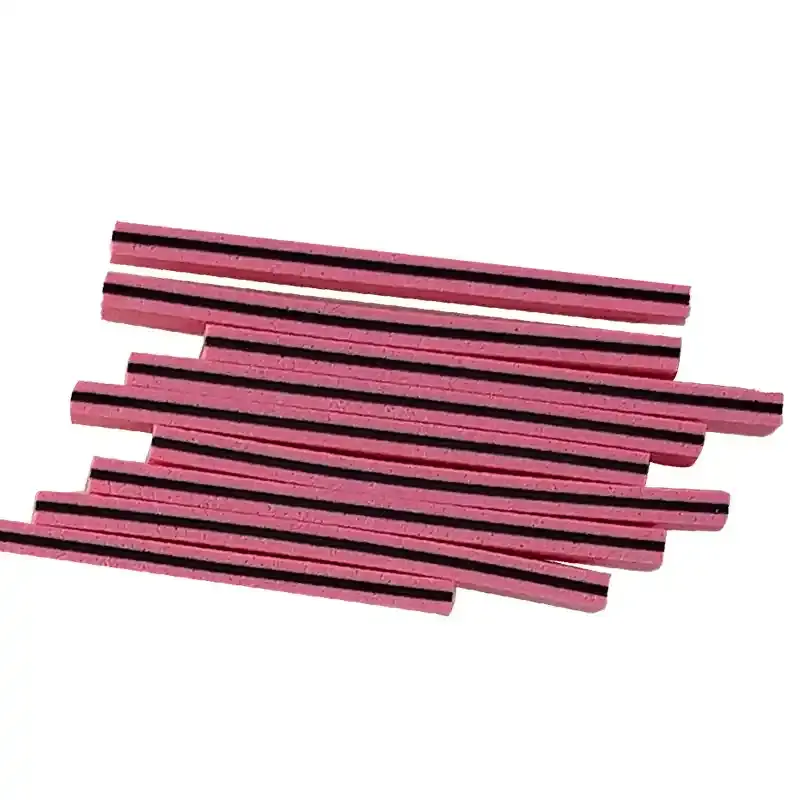

फोम सिलिकन (फोम रबर): नरम र प्रदूषण प्रतिरोधी (कठोरता 20° ~ 30°)। उत्कृष्ट विरूपण प्रतिरोध। नमी संरक्षणमा जोड चाहिन्छ। (दुवैको लागि कोर प्रवाहकीय कार्बन तह कठोरता 65° ~ 75° हो)।

कोर आयामी र विद्युतीय प्यारामिटरहरू:

पिच (०.०५/०.१/०.१८ मिमी): सुनौलो नियम! सुनिश्चित गर्नुहोस् कि प्रत्येक PCB प्याड कम्तिमा 3 प्रवाहकीय तहहरू (0.05mm पिचको लागि सिफारिस गरिएको 4-5 तहहरू) द्वारा कभर गरिएको छ। यो संकेत अखण्डता को लागि आधार हो।

प्रवाहकीय तह चौडाइ (0.4 ~ 1.0mm): समग्र कनेक्टर कठोरता र उचाइ डिजाइनलाई असर गर्छ। सामान्य नियम: कनेक्टर चौडाइ ≤2.0mm जोडी 0.6mm प्रवाहकीय तह संग; ≥2.0mm जोडी 0.8mm संग।

झुकाव कोण (कंडक्टिभ लेयर झुकाव): सामान्यतया ≤2° मा नियन्त्रित।

उचाइ (क्रिटिकल!): गणना सूत्र: कनेक्टर उचाइ = h × (1 + कम्प्रेसन अनुपात)। h एलसीडी स्टेप अन्डरसाइड र एसेम्बली पछि PCB माथिल्लो सतह बीचको सैद्धान्तिक अन्तर हो (h = PCB सतह उचाइ - धातु फ्रेम मोटाई - रिब उचाइ - LCD ITO मोटाई)।

सङ्कुचन अनुपात (लाइफलाइन!): कडाईका साथ 10% ~ 15% कायम राख्नुहोस्! 10% भन्दा कम जोखिम कम सम्पर्क र अस्थिर प्रतिबाधा; 15% भन्दा माथिले कनेक्टरलाई कुचल्न वा पीसीबीलाई वार्प गर्न सक्छ, जसले एसेम्बली विफलता वा क्षति निम्त्याउँछ।

विद्युतीय कार्यसम्पादन: प्रवाहकीय तह प्रतिरोधात्मकता अत्यन्त कम हुनुपर्छ (जस्तै, YET प्रकार ≤1.1 Ω·cm), र इन्सुलेट तह प्रतिरोधकता अत्यन्त उच्च (≥10^12 Ω·cm), कुशल प्रवाह र पूर्ण अलगाव सुनिश्चित गर्दै।

व्यापक अनुप्रयोग, सर्वव्यापी उपस्थिति

पकेट क्याल्कुलेटरहरू, स्मार्ट मिटरहरू, र मेडिकल मोनिटर स्क्रिनहरू, अटोमोटिभ डिस्प्लेहरू, औद्योगिक नियन्त्रण इन्टरफेसहरू, र सञ्चार उपकरणहरू, LCM प्रवाहकीय इलास्टोमर कनेक्टरहरू, तिनीहरूको कम्प्याक्ट साइज, उच्च विश्वसनीयता, र सजिलो एसेम्ब्लीका साथ, अनगिन्ती इलेक्ट्रोनिक उपकरणहरूमा "अनसन्ग हिरोहरू" प्रकाशको रूपमा सेवा गर्दछ।

निष्कर्ष

एउटा सानो जेब्रा स्ट्रिपले महत्त्वपूर्ण जडानहरू बोक्छ। यसको भौतिक गुणहरू गहिरो रूपमा बुझ्ने र मुख्य प्यारामिटरहरू (विशेष गरी पिच कभरेज नियम, कम्प्रेसन अनुपात दायरा, र उचाइ गणना) नियन्त्रण गर्ने स्थिर प्रदर्शन प्रदर्शन र इलेक्ट्रोनिक उपकरणहरूको दीर्घकालीन सञ्चालन सुनिश्चित गर्न केन्द्रीय छ। तपाईंको सटीक इलेक्ट्रोनिक जडानहरूमा स्थिरता भर्नको लागि एक पेशेवर र भरपर्दो प्रवाहकीय इलास्टोमर कनेक्टर समाधान छनौट गर्नुहोस्!
