RGB इन्टरफेस डिजाइन: अनुकूलन LCD स्क्रिनहरूमा उच्च-दक्षता प्रदर्शनको गेटवे

  आधुनिक डिस्प्ले टेक्नोलोजीमा, RGB इन्टरफेस LCD स्क्रिनहरू चलाउनको लागि मुख्यधाराको समाधानको रूपमा खडा छ - विशेष गरी TFT जस्ता उच्च प्रदर्शन प्रदर्शनहरू - उच्च गतिमा पूर्ण-रङ छवि डेटा प्रसारण गर्ने क्षमताको लागि धन्यवाद। एक अनुभवी अनुकूलन LCD डिस्प्ले निर्माताको रूपमा, CNK Electronics (CNK) ले RGB इन्टरफेस डिजाइनले प्रदर्शनको गुणस्तरलाई कसरी प्रभाव पार्छ भन्ने कुरा बुझ्छ। यसको मूल सटीक सिंक्रोनाइजेसन सिग्नल ध्रुवता मिलान र समय प्यारामिटर कन्फिगरेसनमा निहित छ, जसले स्थिर, चिल्लो दृश्य र समृद्ध, प्रामाणिक रंगहरूको लागि प्राविधिक आधारशिला बनाउँछ।

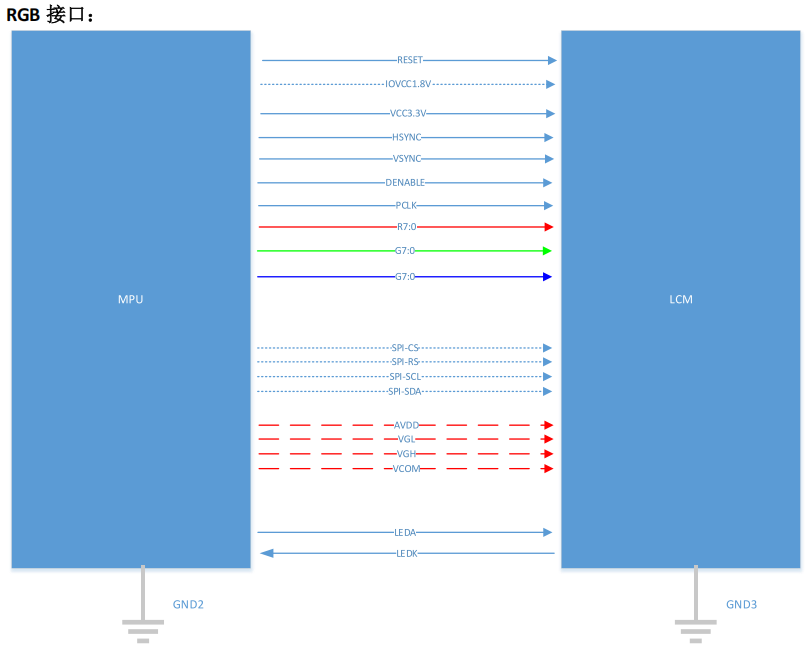

दोहोरो-मोड सञ्चालन, लचिलो अनुकूलताआरजीबी इन्टरफेसले मुख्य रूपमा दुई कुशल काम गर्ने मोडहरू प्रदान गर्दछ:

DEN मोड (डेटा सक्षम प्राथमिकता): यहाँ, डेटा मान्य सञ्झ्याल नियन्त्रणको लागि सक्षम संकेत कुञ्जी हो। PCLK घडी संकेत को चरण (बढ्दो किनारा प्रसारण / झर्ने किनारा लचिंग) कडा रूपमा LCD मोड्युल संग सिंक्रोनाइज गर्नुपर्छ; अन्यथा, स्क्रिन भ्रष्टाचार हुन सक्छ। रातो (R7~R0), हरियो (G7~G0), र नीलो (B7~B0) 8-बिट रेखाहरू मार्फत समानान्तर डेटा प्रसारणले 16.77 मिलियन रङहरू सहयोग गर्दछ। HSYNC र VSYNC यस मोडमा सरलीकृत गर्न सकिन्छ।

DEN मोड (डेटा सक्षम प्राथमिकता): यहाँ, डेटा मान्य सञ्झ्याल नियन्त्रणको लागि सक्षम संकेत कुञ्जी हो। PCLK घडी संकेत को चरण (बढ्दो किनारा प्रसारण / झर्ने किनारा लचिंग) कडा रूपमा LCD मोड्युल संग सिंक्रोनाइज गर्नुपर्छ; अन्यथा, स्क्रिन भ्रष्टाचार हुन सक्छ। रातो (R7~R0), हरियो (G7~G0), र नीलो (B7~B0) 8-बिट रेखाहरू मार्फत समानान्तर डेटा प्रसारणले 16.77 मिलियन रङहरू सहयोग गर्दछ। HSYNC र VSYNC यस मोडमा सरलीकृत गर्न सकिन्छ।

डिजाइन आवश्यकहरू: सफलता विवरणहरूमा निहित छ दुई महत्वपूर्ण बिन्दुहरूले RGB इन्टरफेस डिजाइनमा सतर्कताको माग गर्दछ:

1.डेटा लाइन अनुक्रम पुष्टिकरण: जब स्क्रिनको इन्टरफेसले DB0-DB24 जस्ता जेनेरिक लेबलहरू प्रयोग गर्दछ, LCD मोड्युल आपूर्तिकर्तासँग बस भित्रको सही RGB सिग्नल व्यवस्था पुष्टि गर्न आवश्यक छ। गलत क्रमले गम्भीर रंग विकृति निम्त्याउँछ।

2. कार्यात्मक सीमाहरू स्पष्ट गर्नुहोस्: एक शुद्ध RGB इन्टरफेस एक उच्च-गति "एकतर्फी प्रदर्शन डेटा च्यानल" हो जुन प्रारम्भिक आदेशहरू वा पढ्ने स्थिति प्रसारण गर्न असक्षम छ। यसरी, अनुकूलन LCD परियोजनाहरूमा, यसले प्रायः SPI जस्ता नियन्त्रण इन्टरफेसहरूसँग सहकार्य गर्दछ, जसले स्क्रिन प्रारम्भिकता र व्यवस्थापनलाई ह्यान्डल गर्छ।

  एक पेशेवर अनुकूलन एलसीडी डिस्प्ले निर्माताको रूपमा, हामी कसरी सूक्ष्म समय भिन्नताहरू र सटीक संकेत ध्रुवता मिलानले एलसीडी स्क्रिनहरूको स्थिरता निर्धारण गर्दछ भनेर पहिचान गर्छौं। अन्त-देखि-अन्त प्राविधिक समर्थनको लागि CNK सँग साझेदार - इन्टरफेस विशिष्टता विश्लेषण र डिजाइन निर्देशन देखि अनुकूलन LCD विकास सम्म - तपाइँको डिस्प्ले समाधानहरू उच्च-गति, पूर्ण-रङ भिजुअलहरूको संसारमा सटीकसँग चम्किने सुनिश्चित गर्दै।
