ब्याकलाइट ड्राइभिङ डिजाइन: उज्यालो डिस्प्ले स्क्रिन गुणस्तरको लागि महत्वपूर्ण विवरणहरू

LCD स्क्रिनको संसारमा, चाहे त्यो सूचना-स्पष्ट मोनोक्रोम स्क्रिन होस् वा जीवन्त रङ स्क्रिन होस्, ब्याकलाइट यसको दृश्य प्रस्तुतिको आत्मा हो। यद्यपि, ब्याकलाइट ड्राइभिङ "प्रकाशको लागि पावर अन" भन्दा धेरै जटिल छ। डिजाइन विवरणहरूलाई बेवास्ता गर्नाले असमान चमक र कमजोर प्रयोगकर्ता अनुभवलाई उत्कृष्ट रूपमा वा सबैभन्दा खराबमा डिस्प्ले स्क्रिनको आयु छोटो बनाउन सक्छ। यस लेखले ब्याकलाइट ड्राइभिङ डिजाइनको मूल सिद्धान्तहरूमा ध्यान दिन्छ, इन्जिनियरहरूलाई स्थिर र भरपर्दो प्रदर्शन समाधानहरू निर्माण गर्न सशक्त बनाउँछ।

1. स्थिर वर्तमान ड्राइभिङ: चमक एकरूपता को आधार

ब्याकलाइट LEDs एक स्थिर वर्तमान स्रोत संग संचालित हुनुपर्छ! यो "एउटै भोल्टेज अन्तर्गत विभिन्न मोड्युलहरूमा असंगत चमक" को समस्या समाधान गर्न सर्वोपरि छ। LEDs स्वाभाविक रूपमा अगाडि भोल्टेज (Vf) मा भिन्नताहरू प्रदर्शन गर्दछ (विशिष्ट एकल-LED मान: 2.7-3.2V)। स्थिर भोल्टेज ड्राइभ अन्तर्गत, थोरै कम Vf भएका LEDहरूले अधिक करेन्ट तान्नेछन्, परिणामस्वरूप उच्च चमक हुन्छ, जबकि उच्च Vf भएकाहरू मधुरो हुनेछन्। स्थिर वर्तमान ड्राइभिङले प्रत्येक LED (सामान्यतया 15-20mA) मार्फत वर्तमानलाई ठीकसँग नियन्त्रण गर्दछ, मोनोक्रोम स्क्रिनहरूमा एकरूपता र रङ स्क्रिनहरूमा सही रङ प्रजनन सुनिश्चित गर्दछ।

सामान्य ड्राइभ सर्किट टोपोलोजीहरू समावेश छन्:

जब LCD स्क्रिन सक्रिय हुन्छ वा निद्राबाट ब्यूँझन्छ, यसको आन्तरिक तरल क्रिस्टलहरूलाई प्रतिक्रिया समय चाहिन्छ र तुरुन्तै स्थिर प्रदर्शन स्थितिमा पुग्दैन। यी सर्तहरूमा तुरुन्तै ब्याकलाइट सक्रिय गर्नाले प्रयोगकर्ताहरूलाई अराजक "भूत" वा अस्थिर फ्लिकरिङ देख्छ। मुख्य डिजाइन नियमहरू हुन्:

पावर-अन/वेक-अप: डिस्प्लेले कम्तीमा ३० फ्रेम रिफ्रेस गरेपछि र स्थिर भएपछि मात्र ब्याकलाइट सक्रिय गर्नुपर्छ। यसले प्रयोगकर्ताहरूलाई स्थिर, स्पष्ट प्रारम्भिक छवि हेर्न सुनिश्चित गर्दछ।

पावर-अफ/स्लीप: अनुक्रममा कडाईका साथ पालना गर्नुहोस्: पहिले ब्याकलाइटलाई निष्क्रिय पार्नुहोस्, त्यसपछि डिस्प्ले सिग्नल असक्षम गर्नुहोस् र डिस्प्ले स्क्रिनमा पावर काट्नुहोस्। यस क्रमलाई उल्टाउँदा बन्द हुँदा असामान्य उज्ज्वल प्याचहरू वा "भूत" कलाकृतिहरू हुन सक्छ।

3. सर्किट डिजाइन र प्यारामिटर गणना: सुरक्षा र दक्षता सन्तुलन

सामान्य ड्राइभ सर्किट टोपोलोजीहरू समावेश छन्:

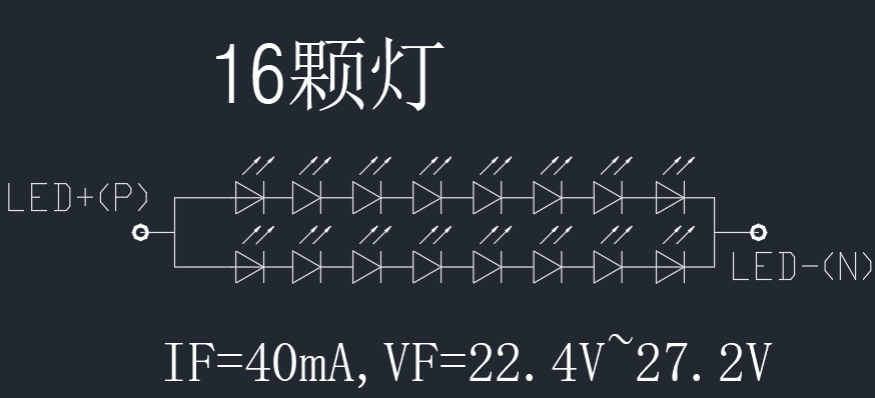

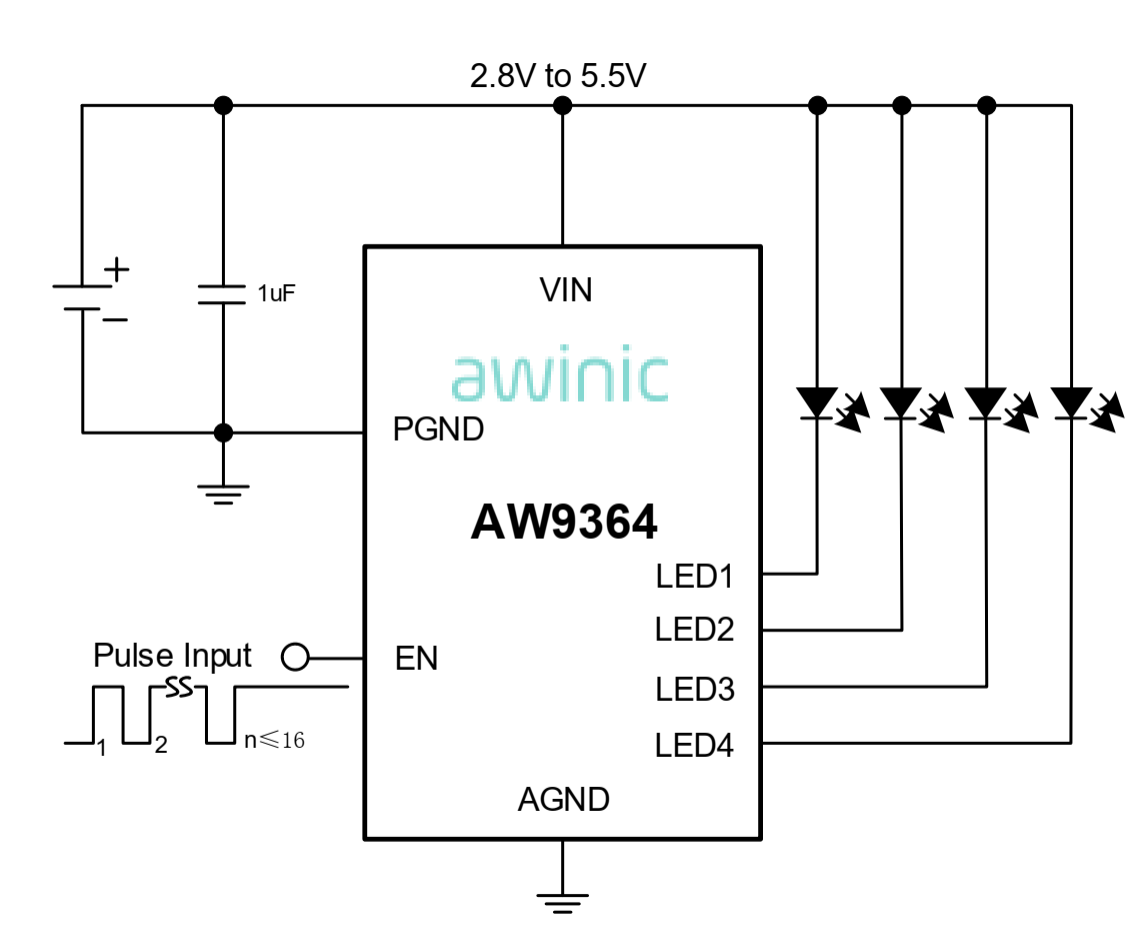

एकल-एलईडी समानान्तर ड्राइभ: राम्रो रिडन्डन्सीको साथ तुलनात्मक रूपमा सरल डिजाइन (एउटा एलईडीको विफलताले सम्पूर्णलाई असर गर्दैन)। यद्यपि, कुल ड्राइभ हालको माग उच्च छ (जस्तै, समानान्तरमा 8 LEDs लाई 120-160mA @ 20mA/LED चाहिन्छ)।

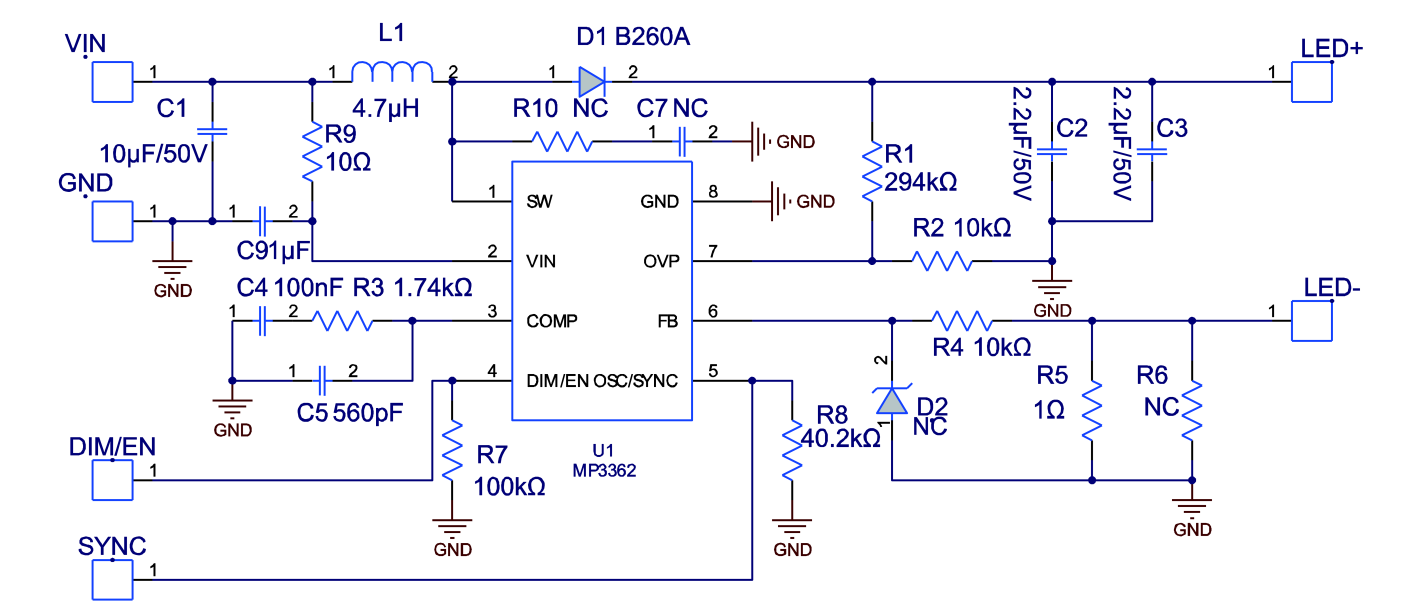

बहु-स्ट्रिङ श्रृंखला-समानान्तर ड्राइभ: अधिक कुशल, मध्यम देखि ठूला LCD स्क्रिनहरूको लागि उपयुक्त। डिजाइन विचारहरू:

शृङ्खला भोल्टेज: कुल भोल्टेज प्रति LED स्ट्रिङ = एकल LED Vf * श्रृंखलामा संख्या। उदाहरण: श्रृंखलामा 8 LEDs लाई ड्राइभ भोल्टेज चाहिन्छ ≥ 3.2V * 8 = 25.6V (मार्जिनलाई विचार गर्नुहोस्)।

समानान्तर वर्तमान: कुल ड्राइभ वर्तमान = वर्तमान प्रति स्ट्रिङ * समानान्तर तारहरूको संख्या। उदाहरण: समानान्तरमा 2 स्ट्रिङहरू, 20mA प्रति स्ट्रिङ, कुल वर्तमान = 20mA * 2 = 40mA।

सुरक्षा मार्जिन: डिजाइन आउटपुट भोल्टेज 36V (सामान्य सुरक्षा अतिरिक्त-कम भोल्टेज - SELV - सीमा) भन्दा बढी हुँदैन। कुल ड्राइभ वर्तमान 300mA (सन्तुलन दक्षता र घटक चयन) भन्दा बढी हुनु हुँदैन।

निष्कर्ष

एक असाधारण डिस्प्ले स्क्रिन अनुभव सटीक ब्याकलाइट ड्राइभिङ डिजाइनको साथ सुरु हुन्छ। लागत-संवेदनशील मोनोक्रोम स्क्रिनहरू वा भिजुअल रूपमा माग गर्ने रङ स्क्रिनहरूका लागि, निरन्तर वर्तमान ड्राइभिङ सिद्धान्तहरू गहिरो बुझ्ने र लागू गर्ने, पावर सिक्वेन्सिङलाई कडा रूपमा नियन्त्रण गर्ने, शृङ्खला-समानान्तर प्यारामिटरहरू सही रूपमा गणना गर्ने, र सुरक्षा मापदण्डहरूको पालना उच्च-गुणस्तर, लामो-जीवन प्रदर्शन उत्पादनहरू सिर्जना गर्न आवश्यक कदमहरू हुन्। यी सामान्य देखिने "विवरणहरू" ठ्याक्कै डिस्प्ले स्क्रिनको अन्तिम गुणस्तर र प्रयोगकर्ताको सन्तुष्टि निर्धारण गर्ने महत्वपूर्ण कारकहरू हुन्।
