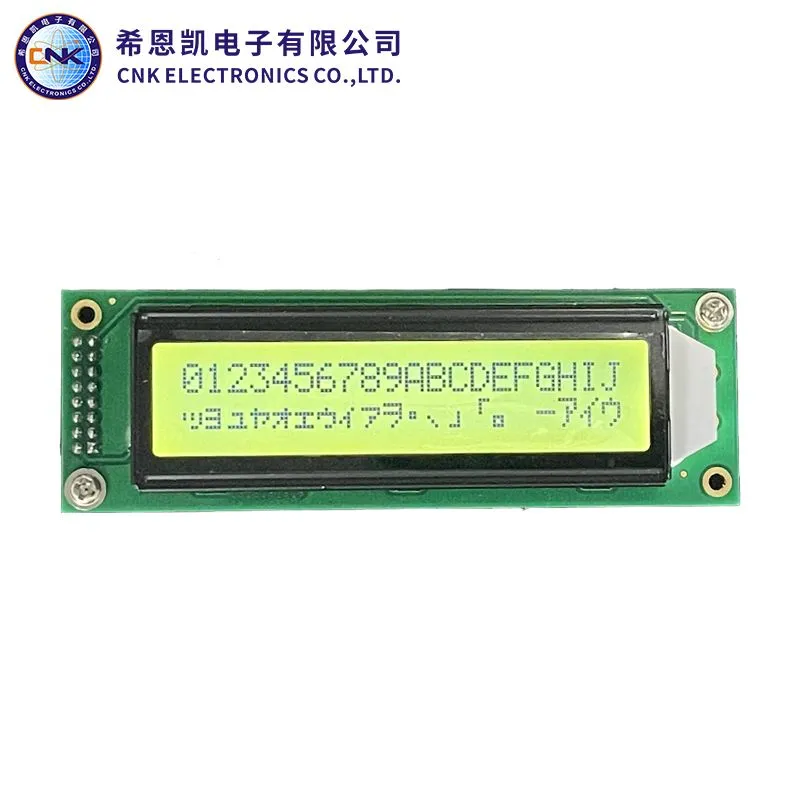

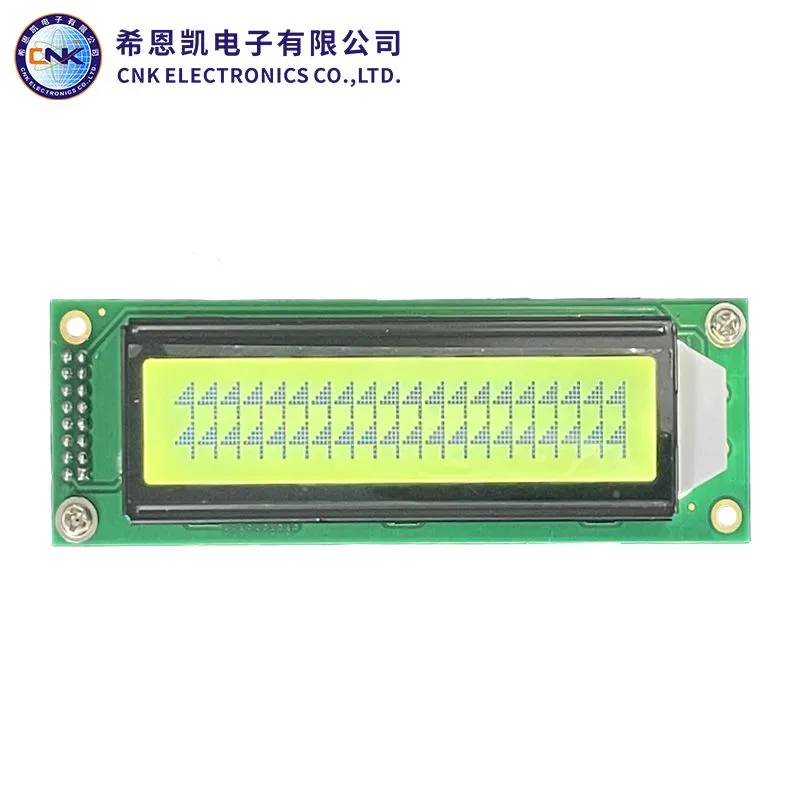

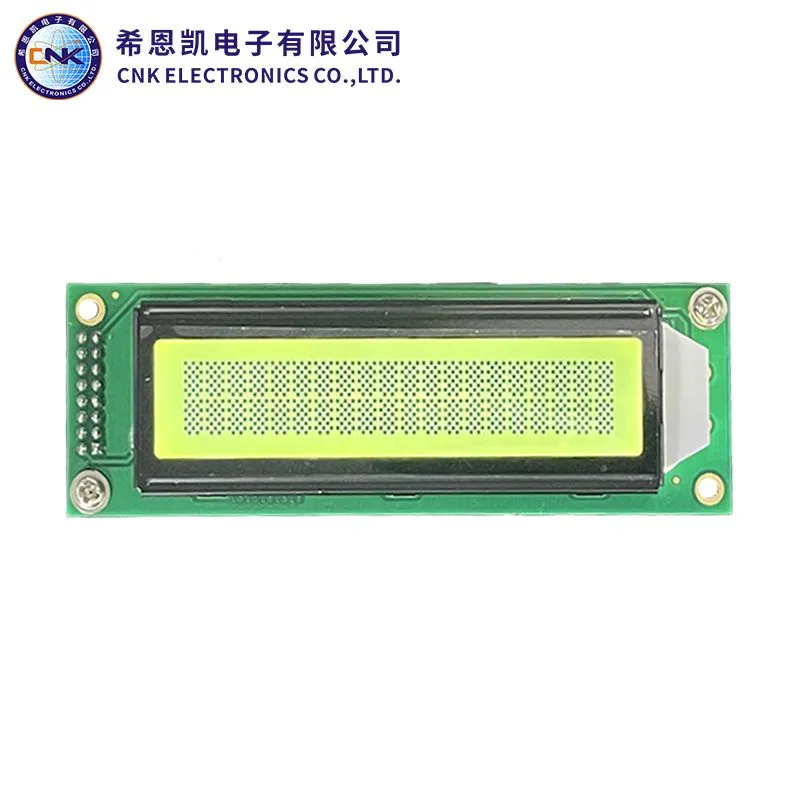

1602 क्यारेक्टर LCD डिस्प्ले

CNK आपूर्तिकर्ताबाट यी 1602 वर्ण LCD डिस्प्लेहरू विभिन्न इलेक्ट्रोनिक परियोजनाहरू र उपकरणहरूमा व्यापक रूपमा प्रयोग गरिन्छ किनभने तिनीहरू अपेक्षाकृत सस्तो, माइक्रोकन्ट्रोलर वा अन्य इलेक्ट्रोनिक सर्किटहरूसँग इन्टरफेस गर्न सजिलो छन्, र पाठ र आधारभूत ग्राफिक्स आउटपुट गर्न सरल तरिका प्रदान गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

1602 LCD डिस्प्लेले सामान्यतया कम प्रकाश अवस्थाहरूमा राम्रो दृश्यताको लागि ब्याकलाइट समावेश गर्दछ र यसमा निर्मित नियन्त्रक चिप छ, जस्तै Hitachi HD44780 वा एक उपयुक्त चिप। यो नियन्त्रकले बाह्य माइक्रोकन्ट्रोलर वा अन्य उपकरणहरूसँग प्रदर्शन इन्टरफेस गर्ने कार्यलाई सरल बनाउँछ, किनकि यसले प्रदर्शन नियन्त्रण गर्न आवश्यक धेरै कम-स्तर कार्यहरू ह्यान्डल गर्दछ।

1602 LCD डिस्प्ले प्रयोग गर्नको लागि, तपाइँ सामान्यतया यसलाई एक माइक्रोकन्ट्रोलर वा अन्य इलेक्ट्रोनिक उपकरणमा समानान्तर डेटा लाइनहरू (सामान्यतया 4 वा 8 डेटा लाइनहरू, सञ्चालनको मोडमा निर्भर गर्दछ) प्रयोग गरेर जडान गर्न आवश्यक छ। डाटा/आदेश चयन, पढ्न/लेखन नियन्त्रण, र प्रदर्शन सक्षम गर्दै। त्यसपछि तपाईँले स्क्रिनमा के देखाइन्छ, जस्तै पाठ प्रदर्शन, स्क्रोल सन्देशहरू, वा अनुकूलन क्यारेक्टरहरू देखाउन नियन्त्रण गर्न प्रदर्शनमा आदेशहरू र डेटा पठाउनुहुन्छ।

डिस्प्लेलाई प्रोग्रामिङ गर्दा सामान्यतया इन्टरफेसमा डिस्प्ले प्रारम्भ गर्नका लागि विशेष आदेशहरू र डेटा अनुक्रमहरू पठाउने, कुनै पनि वांछित सुविधाहरू (जस्तै कर्सर ब्लिङ्किङ वा स्क्रोलिङ) सेटअप गर्ने, र तपाईंले प्रदर्शन गर्न चाहेको पाठ वा अन्य जानकारी पठाउनु समावेश हुन्छ।

समग्रमा, 1602 क्यारेक्टर LCD डिस्प्ले इलेक्ट्रोनिक्स परियोजनाहरूमा बहुमुखी र व्यापक रूपमा प्रयोग हुने कम्पोनेन्ट हो, जसले अनुप्रयोगहरूको विस्तृत दायरामा भिजुअल प्रतिक्रिया वा जानकारी आउटपुट प्रदान गर्न सरल र प्रभावकारी तरिका प्रदान गर्दछ।

ITEM	सामग्री
मोड्युल आकार	58(W)x32(H)×13.5(T)mm
प्रदर्शन दृश्य क्षेत्र	38(W)×16(H)mm
LCD प्रकार	STN/Y-G/सकारात्मक/संक्रमणकारी
कोण हेर्नुहोस्	6 बजे
चालक IC	ST7066/ST7065 वा EQU
ब्याकलाइट चालक प्रकार	पावर/3.3+/-0.2V/Y-G
DC देखि DC सर्किट	बनाउनु
वजन	TBD
